水雨情監測是水利信息化領域最為普遍的監測站之一。對項目實施方來講，最關心的是如何讓安裝施工省時省力、如何不再費心協調各種設備接口和數據協議對接、如果降低運維成本，不去現場也可以對設備進行調試、維護和升級。我們的回答是：一體化、高集成、整體交付！

  為此，我們推出了以一體化雷達水位計(RD-300-CR)為核心數據終端的一體式水位、雨情、圖像站。該系統集太陽能供電、RTU以及水位（可內置水位流量關系）、雨量、圖像、氣象、水質等參數于一體，構建了完整的多要素一體化在線監測站。圖像文字疊加，圖像與數據一體呈現，可同時向多個中心站上傳現場圖像和監測數據。

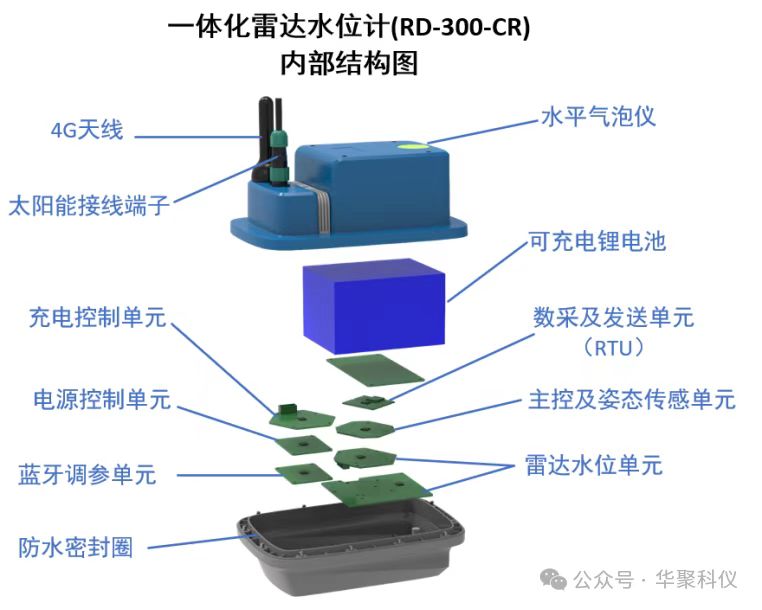

  作為該系統的核心設備一體化雷達水位計(RD-300-CR),其采用了高集成度、模塊化設計，內置了豐富的功能單元：
  · 太陽能充電控制器
  · 可充電鋰電池（也可選一次性鋰電池）
  · RTU (GPRS/2G/3G/4G/NB-IOT、LORA)
  · RS485/Modbus管理器(多種傳感器即插即用)
  · 圖像采集管理器
  · 藍牙
  · 角度傳感器
  · 環境溫度傳感器
  · 雷達水位計（最大量程至120米）

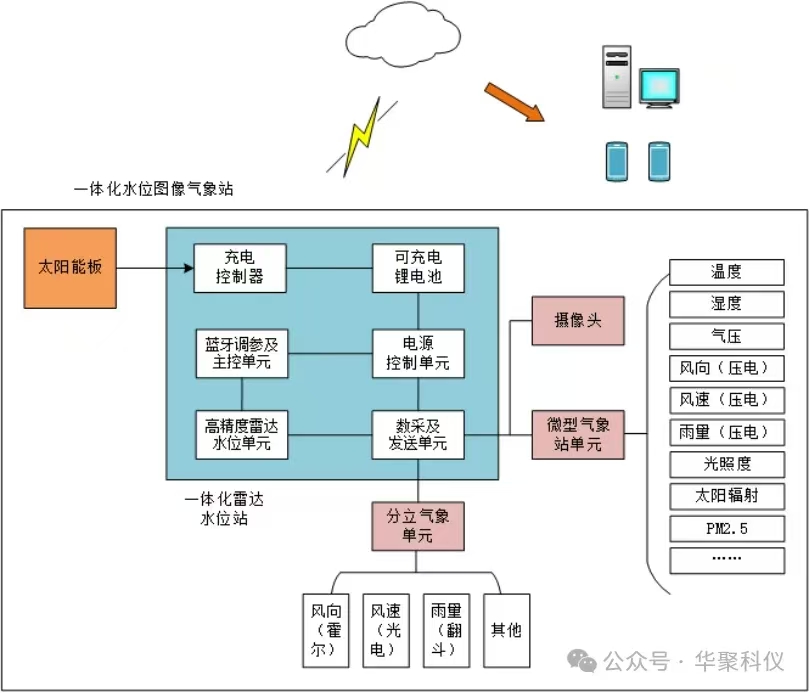

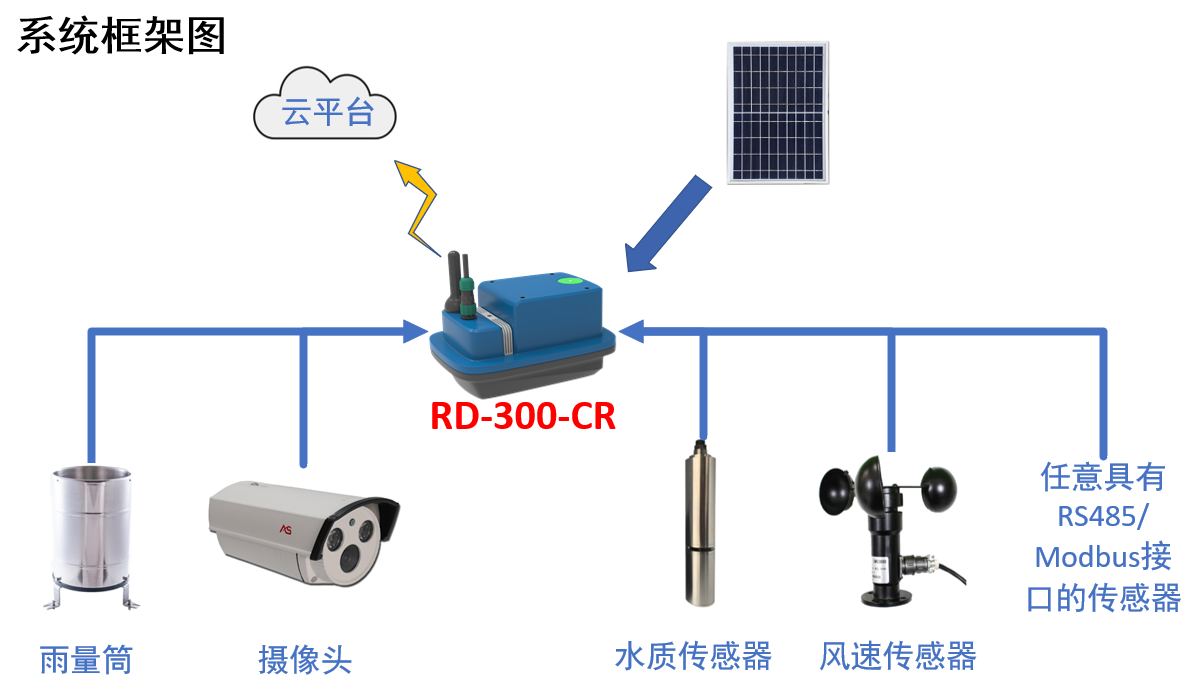

系統結構

  一體式水位、雨情、圖像站由幾部分構成：一體化雷達水位站作為系統的主控部件，其內部集成了充電控制器、可充電鋰電池、電源控制板、數據采集發送等單元；該一體化雷達水位站實現整個監測站的供電和數據傳輸，外延擴展了攝像頭、雨量桶、水質傳感器、微型氣象站（氣象參數也可以采用傳統分立式氣象傳感器），將各外延部件的參數統一采集之后，連同水位相關信息，按照水文監測數據通訊規約SL651、水資源監測數據通訊規約SZY206要求或其他定制協議要求，將監測數據和圖像上傳到云端服務器。

  遠端的設備管理平臺軟件，進行各個站點的設備管理，現場查看，數據呈現和匯總，也可以通過手機APP隨時進行上述查詢，因而方便用戶進行網格化、信息化管理；另外，該系統還可以按照用戶需要，增加其他參數或者控制等功能。



系統特點

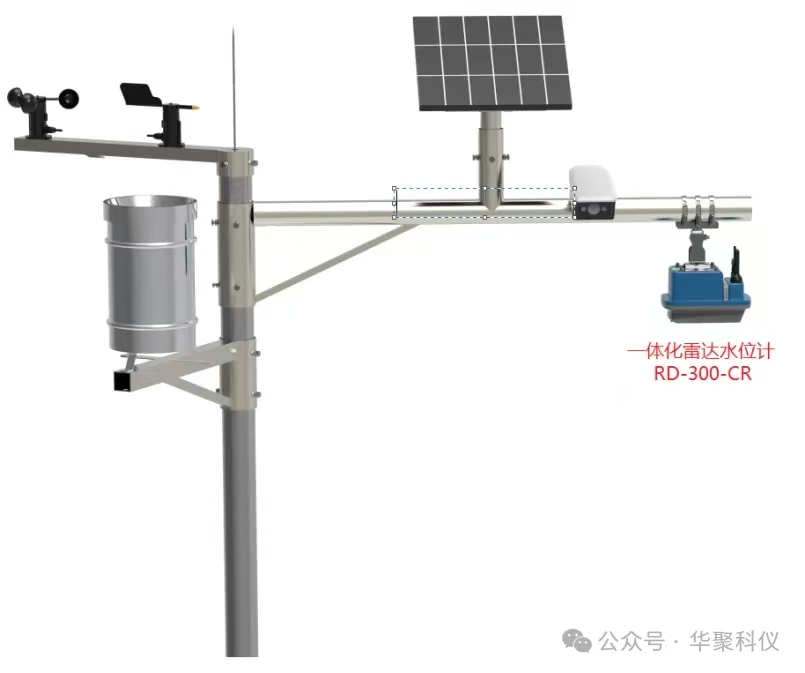

1. 集成度高，構造緊湊、輕巧，一桿安裝，方便實施；

2. 多種傳感器預先配置，現場可即插即用，數據調試方便快捷；

3. 圖片文字疊加，圖文數據支持定時、加報、召測等多種上傳方式；

4. 通過手機APP即可本地藍牙調試，又可遠程維護升級；

5. 通過Web端服務器管理平臺可以方便的進行各個站點的數據信息管理，數據統計，維護升級等功能；

6. 支持GPRS/2G/3G/4G/NB-IOT、LORA等多種通信方式， 可至少向4個中心站分發水位、圖片、報警和狀態信息等數據，支持數據補發功能，符合SL651、SZY206、 HJ212、MQTT及定制協議；

7. 核心設備RD-300-CR內置RTU、可充電鋰電池以及太陽能控制器，整體布局緊湊簡潔，無需配置設備箱，現場安裝工作量極少；

8. 采用非接觸式雷達水位計測量水位（內置水位流量關系）、安全低損、少維護、不受泥沙等影響；

9. 供電電路采用防反接、防雷保護設計；

10. 全防水設計，適合野外使用。

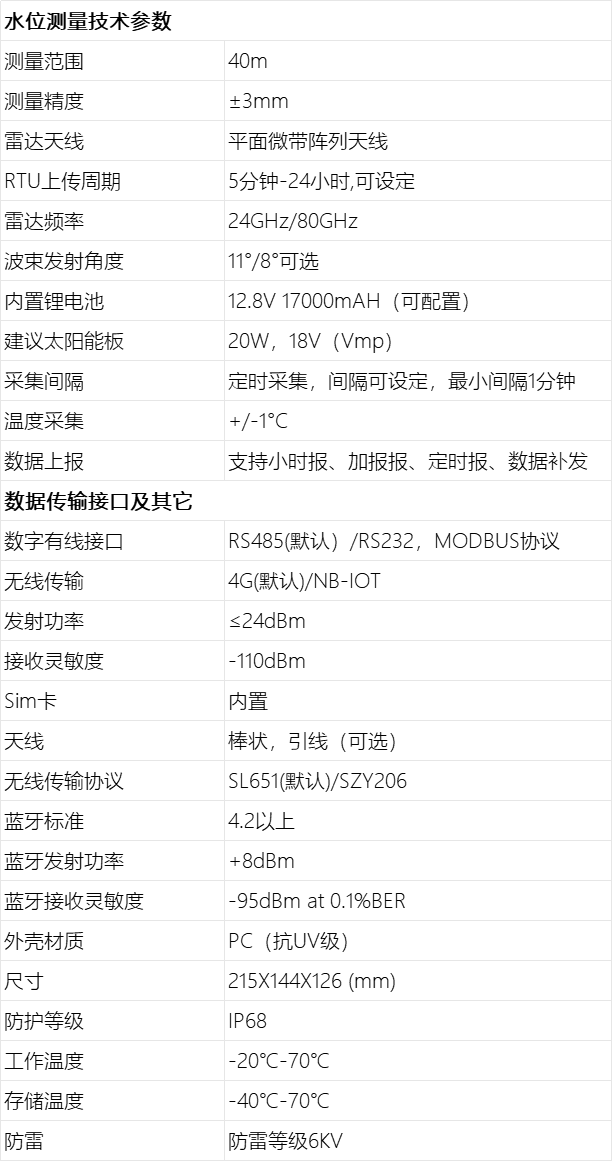

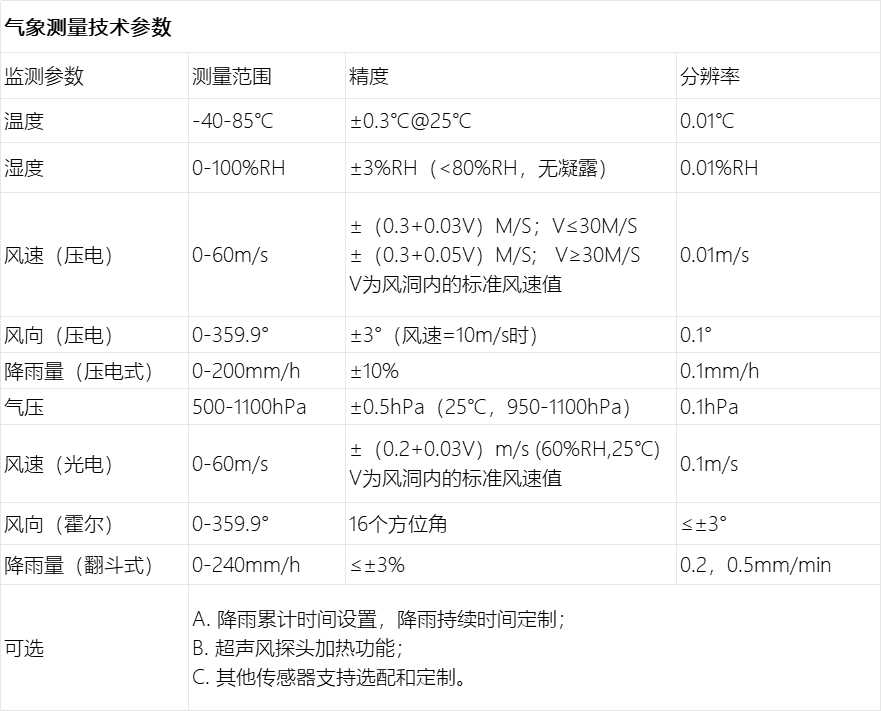

技術參數





















Webd端服務器管理平臺及手機APP

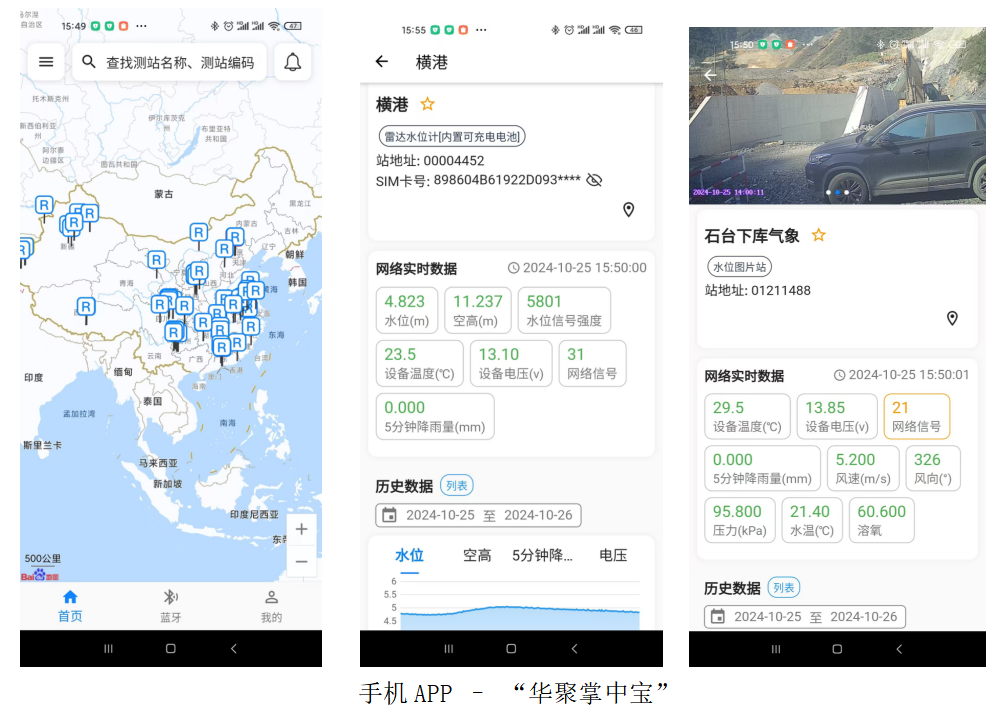

  通過Web端服務器管理平臺可以方便的進行各個站點的信息管理，數據統計，現場查看等功能實現；同時也可以用手機APP實現數據查看、設備管理維護等功能。

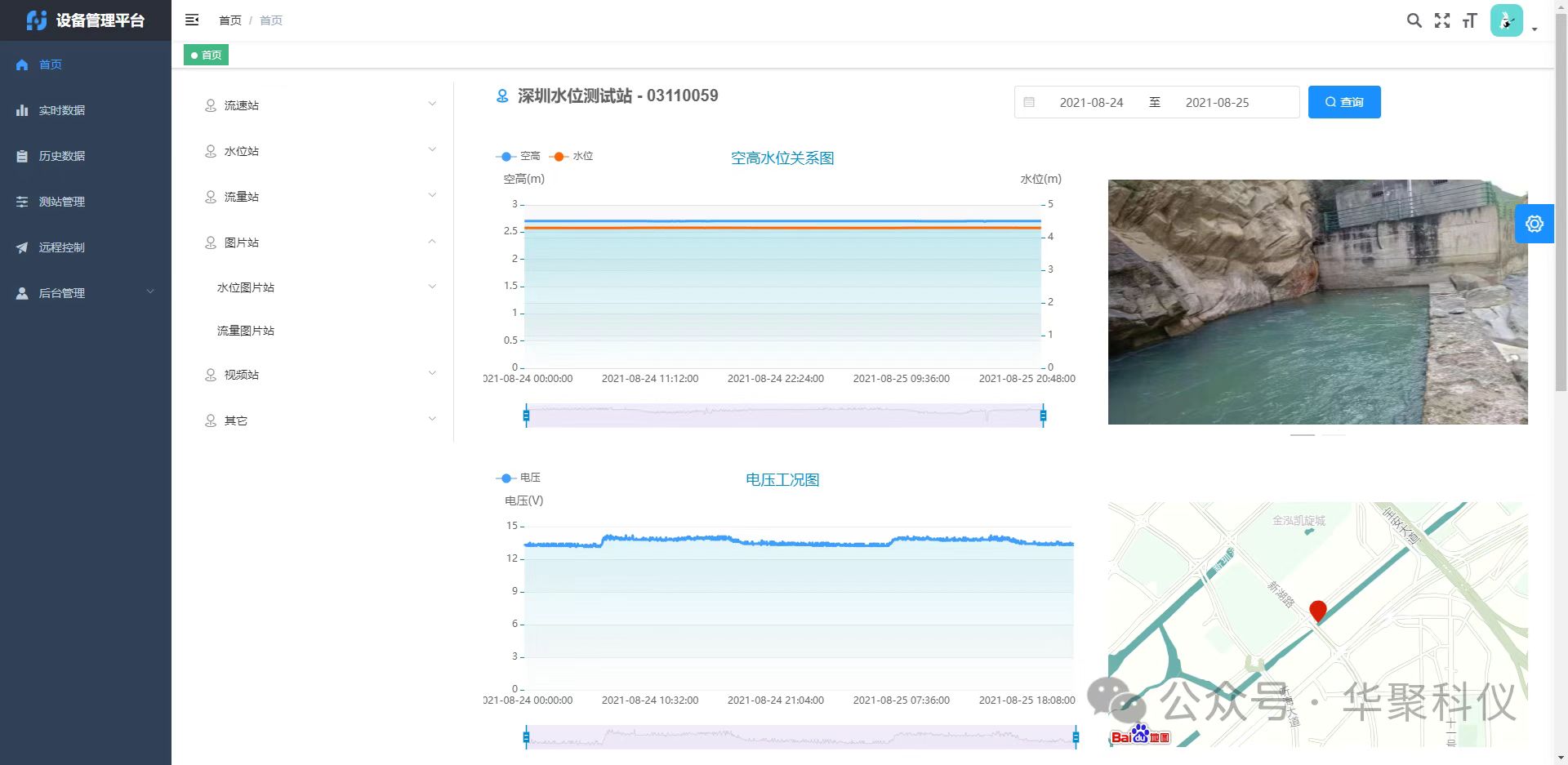

                                                    Web端服務器管理平臺


應用領域

江河、湖泊、水庫、防汛等水文、氣象監測
城市防洪、內澇等水位、氣象監測
山區暴雨性洪水、預警監測
重點區域氣象監測等

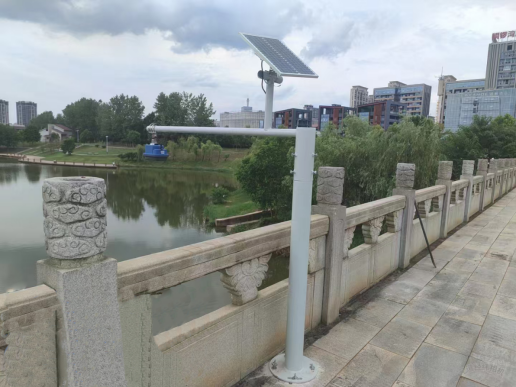

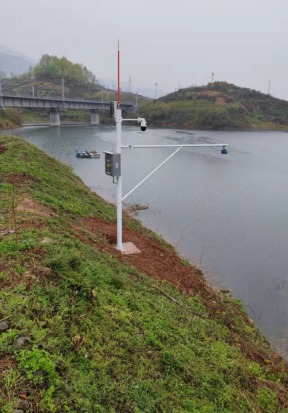

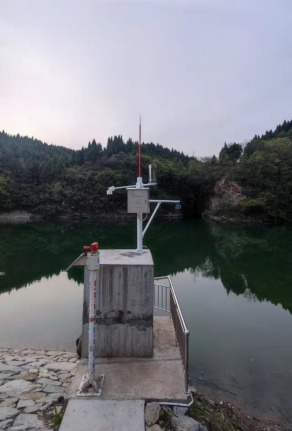

工程案例

農場氣象數據監測，河流水位圖片監測等。
