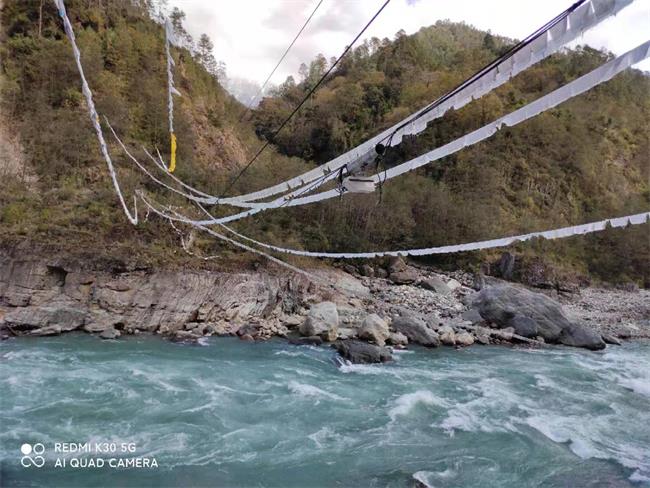

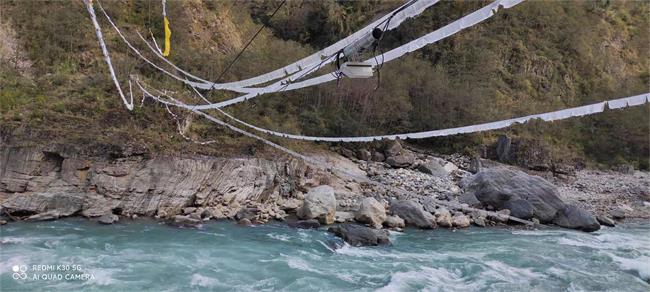

    深圳市華聚科儀雷達流量計-寬河道測流方案在西藏實在安裝并驗收成功

    作者:聚華儀器    日期:2021-11-26 14:20:10    閱讀量:37316次


    為了避免了接觸式測量施工難度大、設備運行期間維護量大、維護費用高的問題。為克服河流橫斷面流速不均勻、橫斷截面不規則帶來的流量監測數據偏差大的問題,流量監測系統采用一拖多的方式,即由一臺雷達流量計和多臺流速儀構成。


    根據河流斷面特點,綜合考慮河流河床高程分布以及全斷面流態分布,將整個流量監測斷面劃分為若干的測流分區,每個測流分區部署一臺流速儀。雷達流量計可部署于任何一個測流分區。

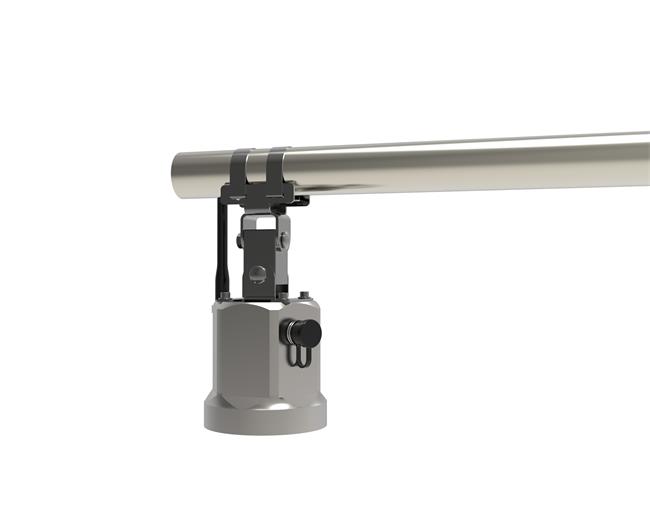

    雷達流速儀主要由雷達流速傳感器構成,每一臺流速儀所測得的流速值對應其所在測流分區的流速。每一臺流速儀通過RS485總線與雷達流量計連接和通信。

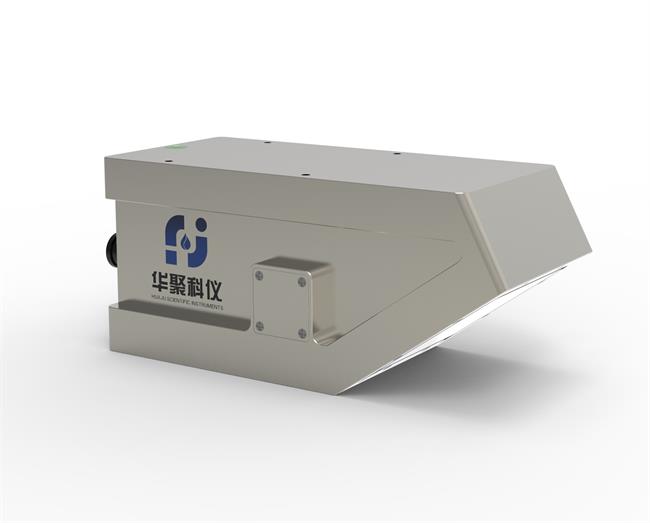

    雷達流量計由雷達水位傳感器和雷達流速傳感器構成。根據雷達流量計所測得的水位,結合每個測流分區的河床斷面高程,即可得到整個流量監測斷面各個測流分區的水位值。雷達流量計測得的流速值對應其所在測流分區的流速值。



    雷達流量計通過RS485總線讀取各個流速儀測得的流速值,并根據內置模型,將各個測流分區的表面流速轉換成相應測流分區斷面的平均流速。結合各個斷面的幾何參數及水位,雷達流量計計算出整個斷面的瞬時流量,并自動統計累計流量。

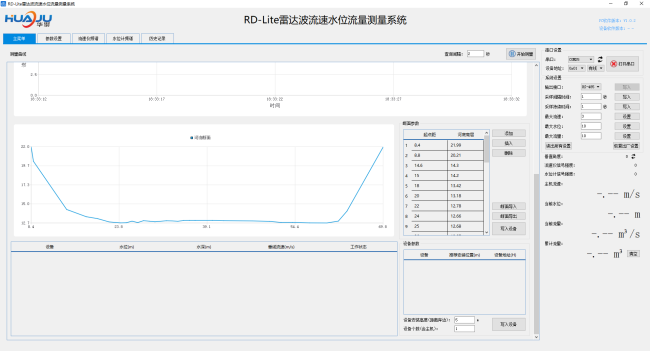

    雷達流量計是整個監測站點的調試和通信接口。將雷達流量計與配套的PC端調試軟件連接,可對這個監測站點進行參數設置,包括各個測流分區的劃分以及各臺設備工作參數的設定。
