深圳市華聚科學儀器有限公司

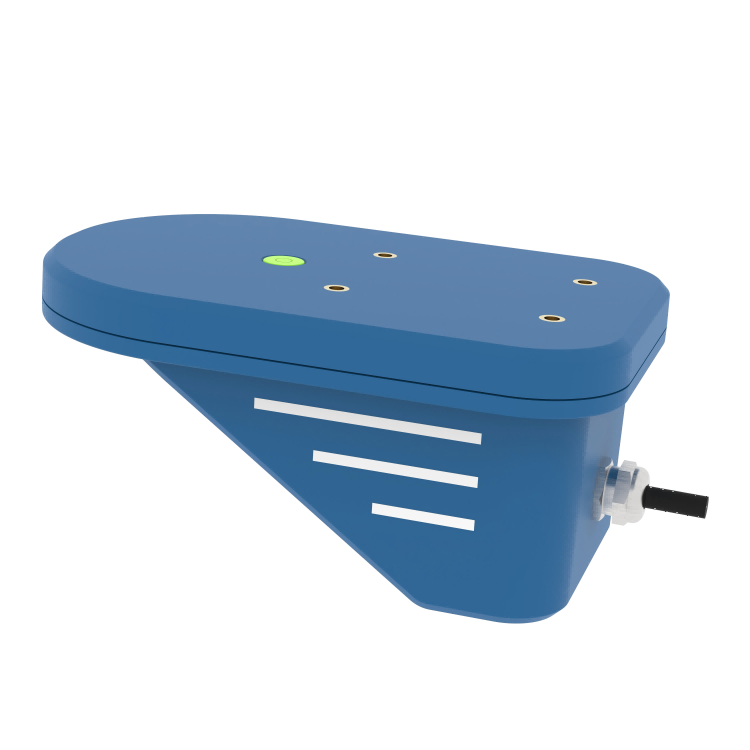

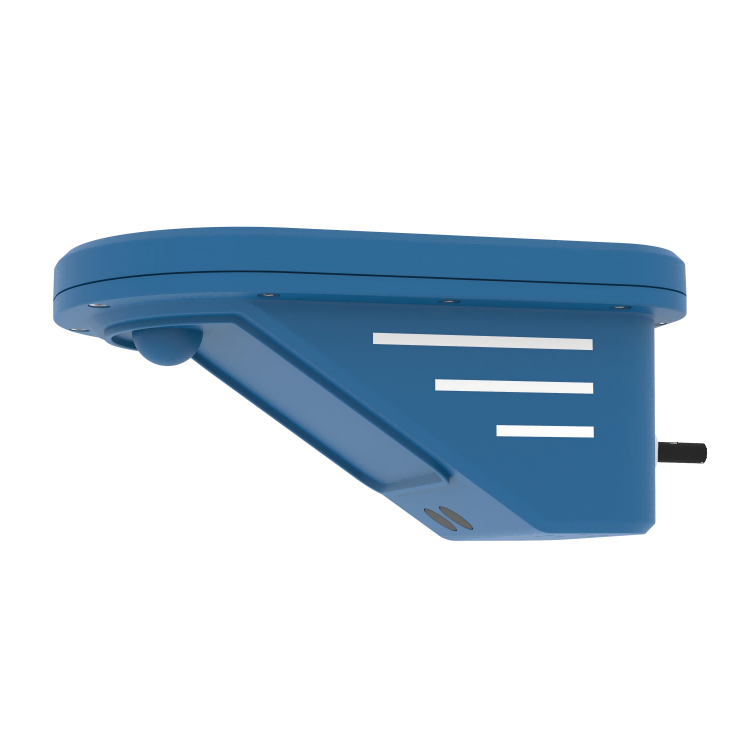

RD-600s-P
復合式地下管網流量計

RD-600s-P 復合式地下管網流量計是一款集雷達與超聲波于一體的地下管網流量監測的超小體積、非接觸式流量測量設備。
設備支持各種水位情況的流量測量，包括非滿管和滿管。

尺寸（mm）：175*115*79
雷達測速范圍（m）：±0.03~±5m/s
超聲測速范圍（m）：±0.02~ ±5m/s

資料下載

產品簡介產品特點技術參數安裝方式應用領域應用場景

產品簡介
—

深圳市華聚科學儀器有限公司自主研發的RD-600s-P 復合式地下管網流量計是一款集雷達與超聲波于一體的地下管網流量監測的超小體積、非接觸式流量測量設備。

設備支持各種水位情況的流量測量，包括非滿管和滿管。非滿管時分別使用 24GHz和60GHz 微波進行流速、水位測量，根據內置的軟件模型及算法，換算斷面流量和累計流量；高水位或滿管時自動切換，采用高精度壓力式水位傳感器和2MHz超聲波多普勒測量水位以及流速，計算斷面流量和累計流量。此復合式地下管網流量計測量結果不受環境溫度、氣壓、水面水汽、水中污染物及沉淀物的影響。

華聚科儀RD-600s-P 突出特點是體積小巧、功耗低，防水防腐蝕，安裝簡單，維護工作量少，結合了接觸式和非接觸式測量；可以通過電池組供電，特別適合地下管網這種環境比較惡劣的應用場景。

產品特點
—

小型化機身：專為地下管網流量監測設計；

全場景覆蓋：采用雷達+超聲+壓力傳感器融合，滿足地下管網非滿管、滿管及溢井全場景流量測量；

維護簡單：采用非接觸式測量，不受水中垃圾、泥沙、漂浮物等影響，故障率低，維護工作量少；

測量數據準確全面：適用各種管網流量測量要求，可以輸出流速、水位、流量的準確實時測量數據；

參數設置簡單，適應斷面類型多：參數可通過手機APP藍牙無線配置，無需電腦連接。可用于矩形、圓形、U 型等多種斷面；

低功耗：可以使用太陽能或電池組供電，方便安裝，維護量小；

IP68 防水等級。

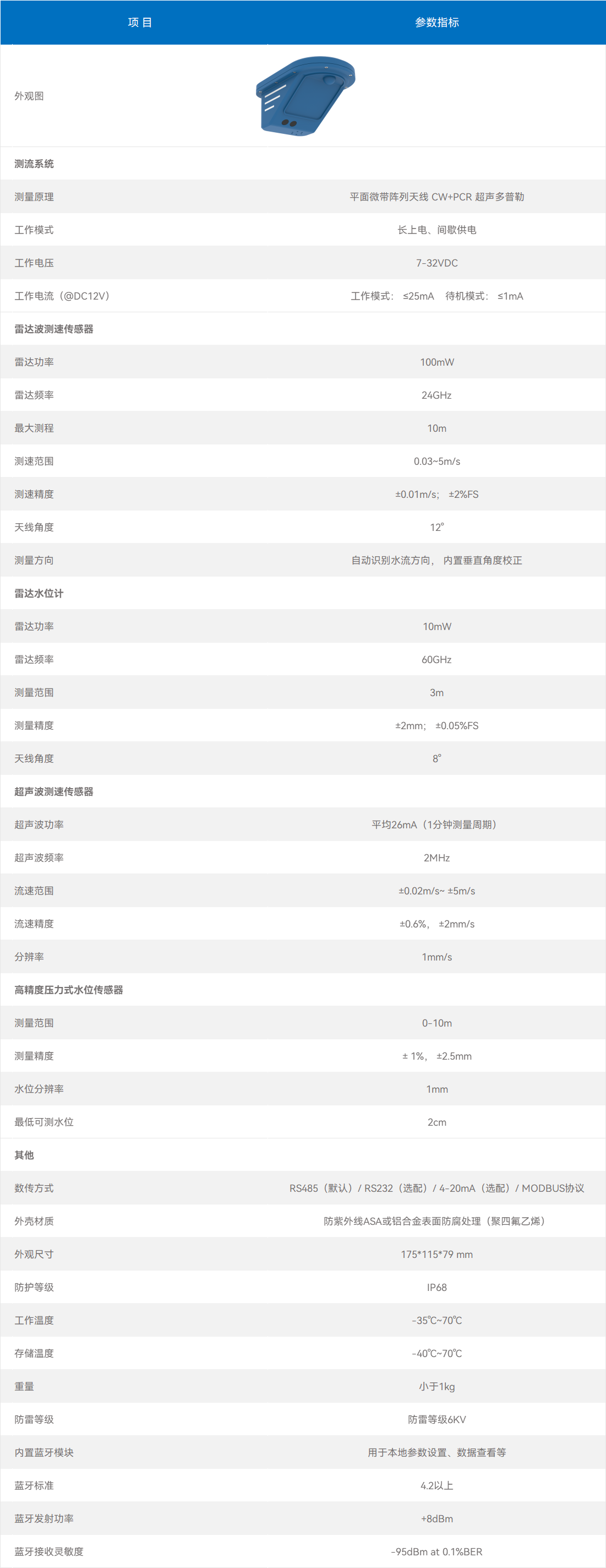

技術參數
—

復合式RD-600s-P

型號	RD-300	RD-300-R
外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

安裝方式
—

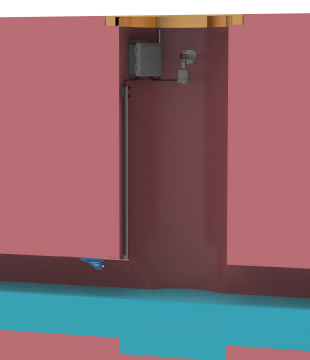

典型場景安裝

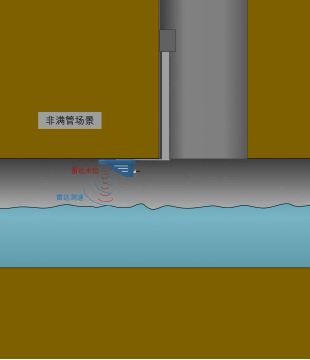

非滿管場景安裝

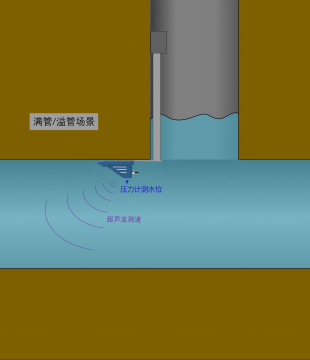

滿管場景安裝

應用領域
—

地下管網、排污口、箱涵等流速、水位及流量測量；

輔助水處理作業，如城市供水、廢水排口監測；

其他近距離渠道流量計算、入水排水流量監測等。

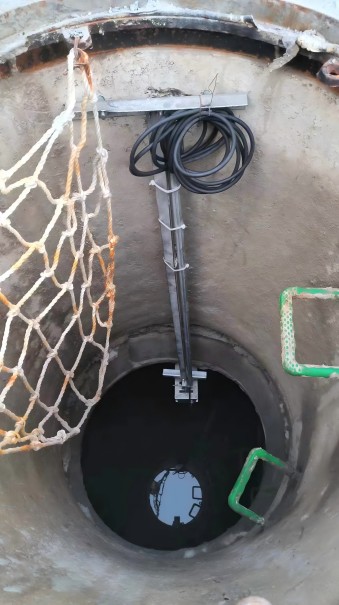

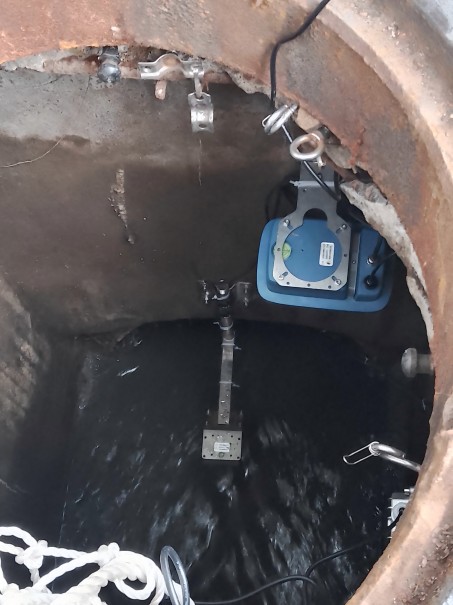

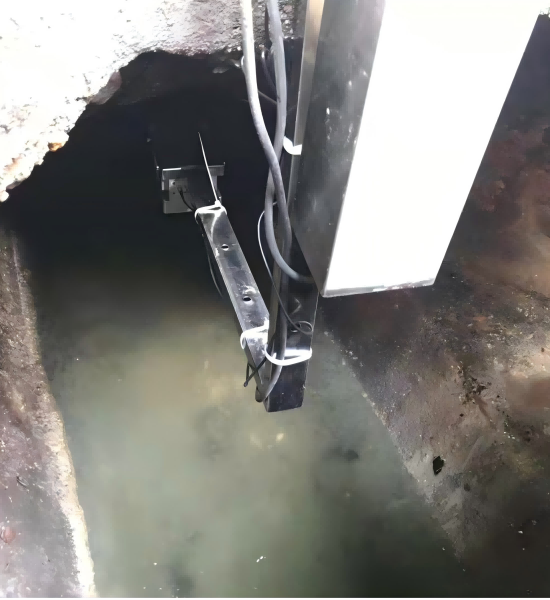

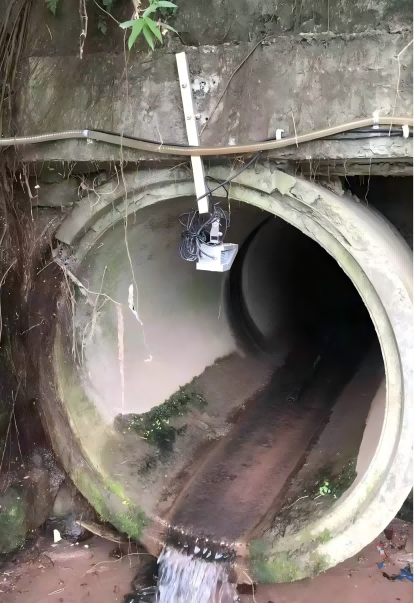

應用場景
—
