深圳市華聚科學儀器有限公司

HJ-UT-A系列
超聲波時差法明渠流量計

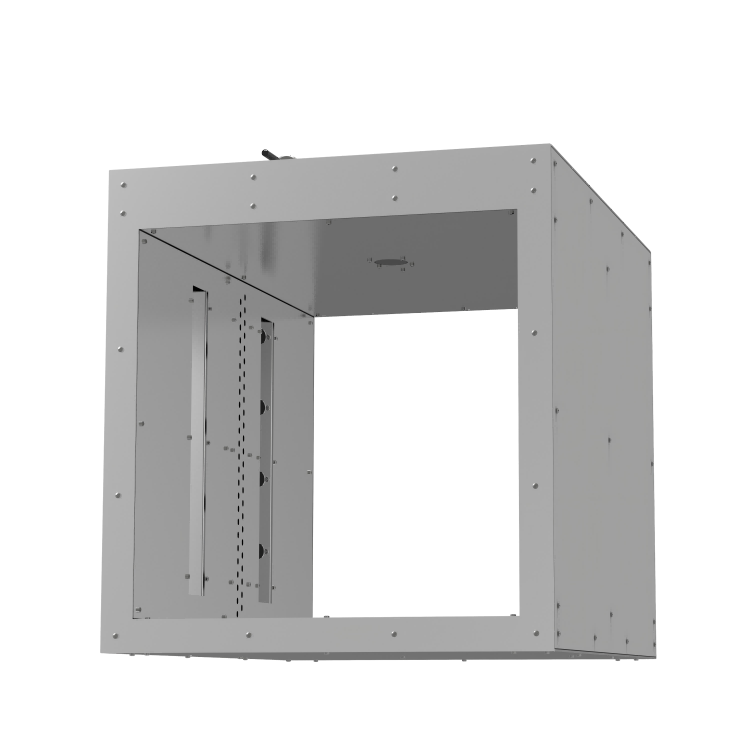

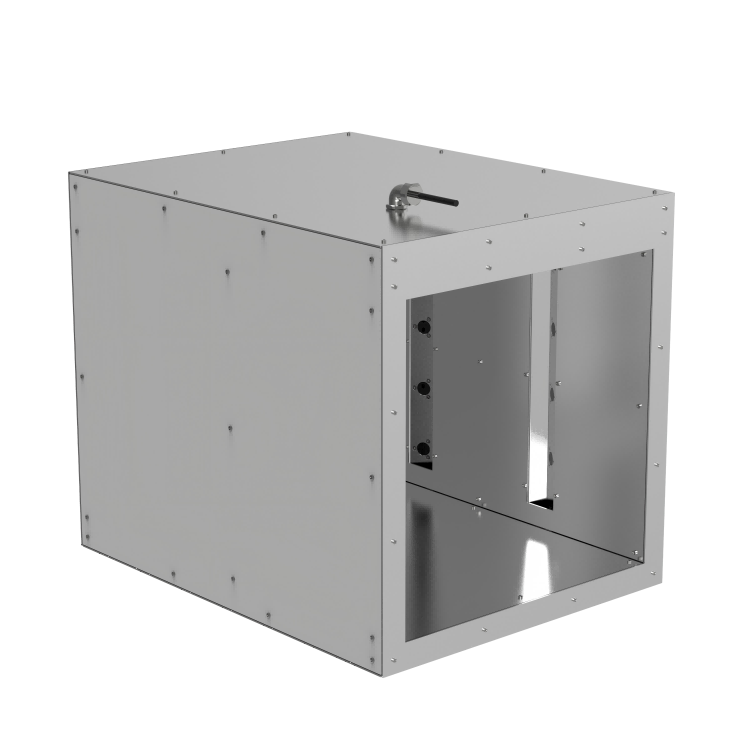

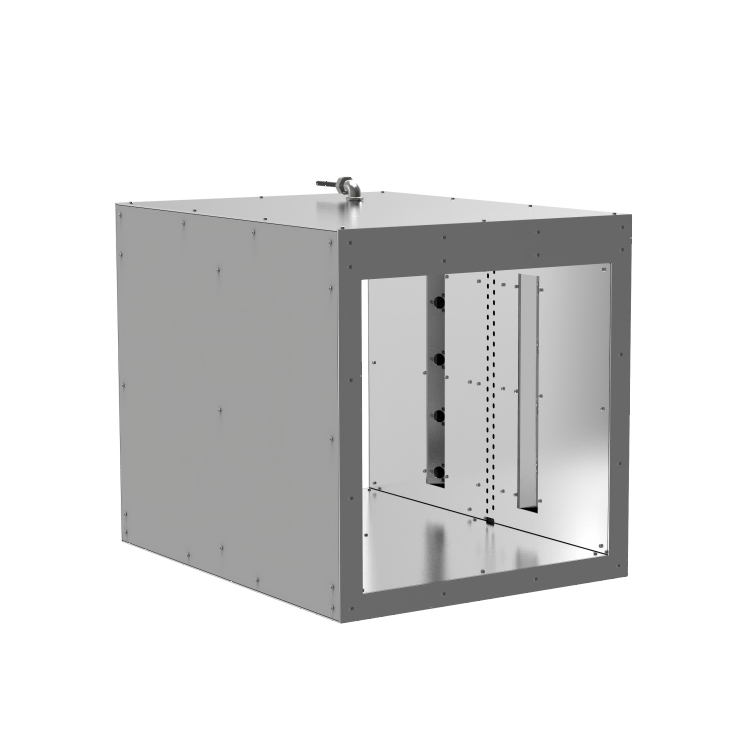

HJ-UT-A 系列超聲波時差法明渠流量計，是由深圳華聚公司自主設計開發的一款高性能超聲波流量計。該流量計基于時差法測量原理，采用箱式結構，適用于水利、灌區、明渠的精確測流。

尺寸（mm）：可選，可定制
測流范圍（m）：±0.01 m/s ~ ±5m/s
液位范圍（mm)：0-400mm~1200mm

資料下載

產品簡介產品特點技術參數安裝方式應用領域應用場景

產品簡介
—

HJ-UT-A 系列超聲波時差法明渠流量計，是由深圳華聚公司自主設計開發的一款高性能超聲波流量計。該流量計基于時差法測量原理，采用箱式結構，適用于水利、灌區、明渠的精確測流。

產品包含超聲測流單元、雷達液位單元、電子水尺，通過分層速度和液位數據，準確測量水流量。產品還可非常方便的連接RTU、鋰電池、太陽能充電器等設備，實現水位、流量數據的存儲和實時上傳。產品測量精度高，可靠性高，維護簡單。

產品特點
—

測量范圍寬：可測量 ±0.01m/s-±5m/s 的范圍；

設備維護簡單：可支持遠程狀態檢測，設備升級，故障診斷；

導流設計：設備選配導流板，使水流更順暢，不易掛異物；

穩定性高：集成數據處理算法，水流流態，雜質對結果無影響；

工業級可靠性：關鍵部件采用高性能，高可靠性工業器件，使用壽命長；

擴展性強：連接RTU和鋰電池，太陽能充電器，可方便供電，數據實時上傳；

測量精確：低噪聲測量電路搭配數據算法，實體溫度檢測及補償，測量全范圍誤差滿足標準要求。

技術參數
—

A型測箱

型號	RD-300	RD-300-R
外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

安裝方式
—

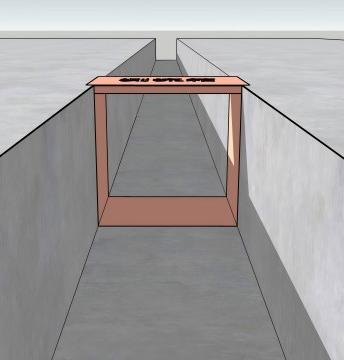

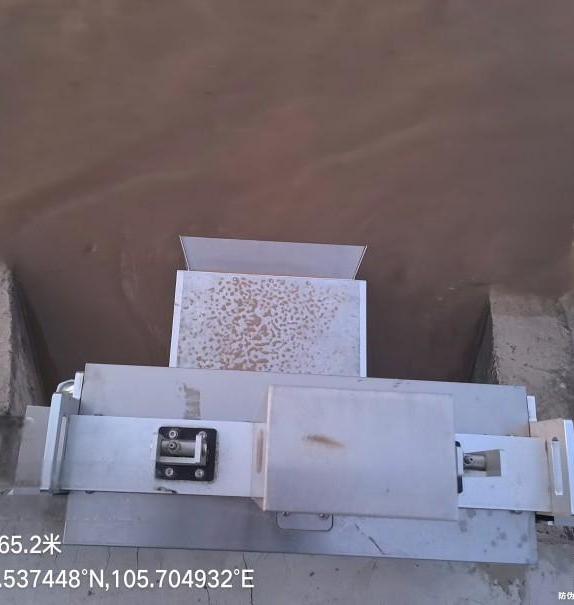

渠道安裝

應用領域
—

水利，農業，灌區等的明渠，閘口流量測量監測；

城市排水的流量測量監測。

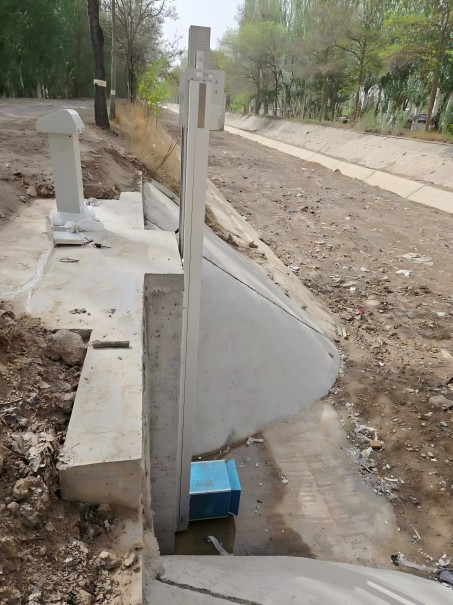

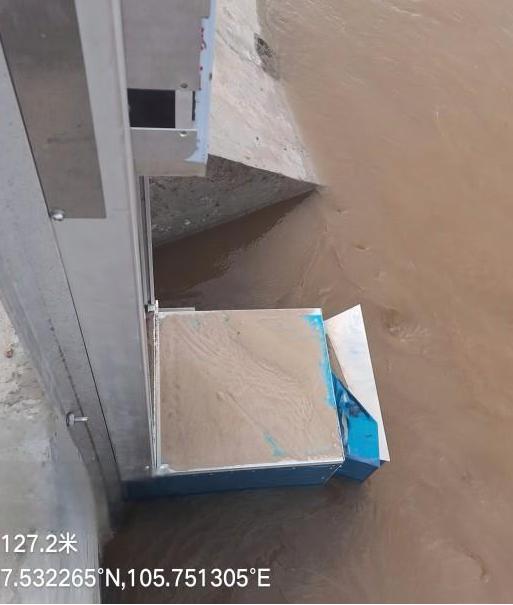

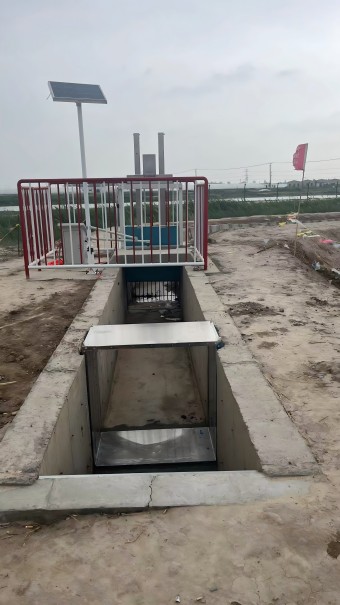

應用場景
—
