深圳市華聚科學儀器有限公司

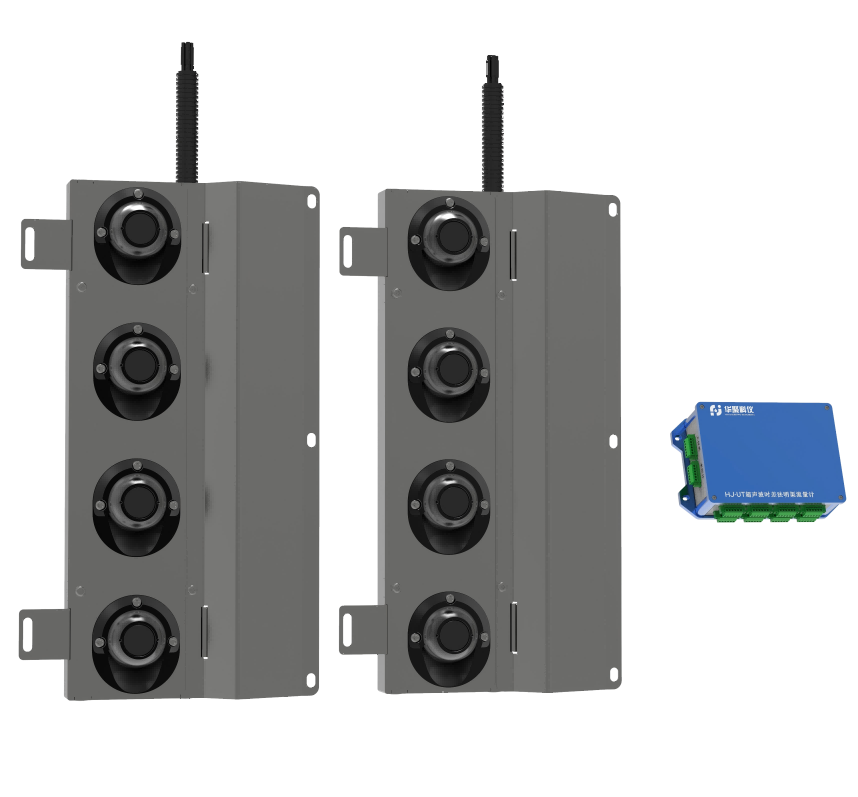

HJ-UT-B系列
超聲波時差法明渠流量計

HJ-UT-B 系列超聲波時差法明渠流量計，是由深圳市華聚科儀有限公司自主設計開發的一款高性能超聲波流量計。

尺寸：可定制
測速范圍(m)：±0.01 m/s ~ ±5m/s
測流層數：1層~8層，可支持定制更多層數

資料下載

產品簡介產品特點技術參數安裝方式應用領域應用場景

產品簡介
—

HJ-UT-B 系列超聲波時差法明渠流量計，是由深圳市華聚科儀有限公司自主設計開發的一款高性能超聲波流量計。該流量計基于時差法測量原理，采用開放式結構，適用于水利、灌區等干、支流的精確測流產品。產品包含超聲測流單元、雷達液位單元，通過分層速度和液位數據，準確測量水流量。產品還可非常方便的連接RTU、鋰電池、太陽能充電器等設備，實現水位、流量數據的存儲和實時上傳。產品測量精度高，可靠性高，維護簡單。

產品特點
—

測量范圍寬：可測量 ±0.01m/s-±5m/s 的范圍；

換能器結構可靠：水流順暢不易掛異物，可靠抵御洪水避免損壞；

穩定性高：集成數據處理算法，水流流態，雜質對結果無影響；

擴展性強：連接 RTU 和鋰電池，太陽能充電器，可方便供電，數據實時上傳；

工業級可靠性：關鍵部件采用高性能，高可靠性工業器件，使用壽命長；

測量精確：低噪聲測量電路搭配流態擬合算法，測量全范圍誤差小于標準要求；

安裝簡單：根據現場環境定制生產，現場免校準，無需連線，手機藍牙即可配置完成；

設備維護簡單：可支持遠程狀態檢測，設備升級，故障診斷；也可以通過現場藍牙連接維護。

技術參數
—

B型測箱

型號	RD-300	RD-300-R
外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

安裝方式
—

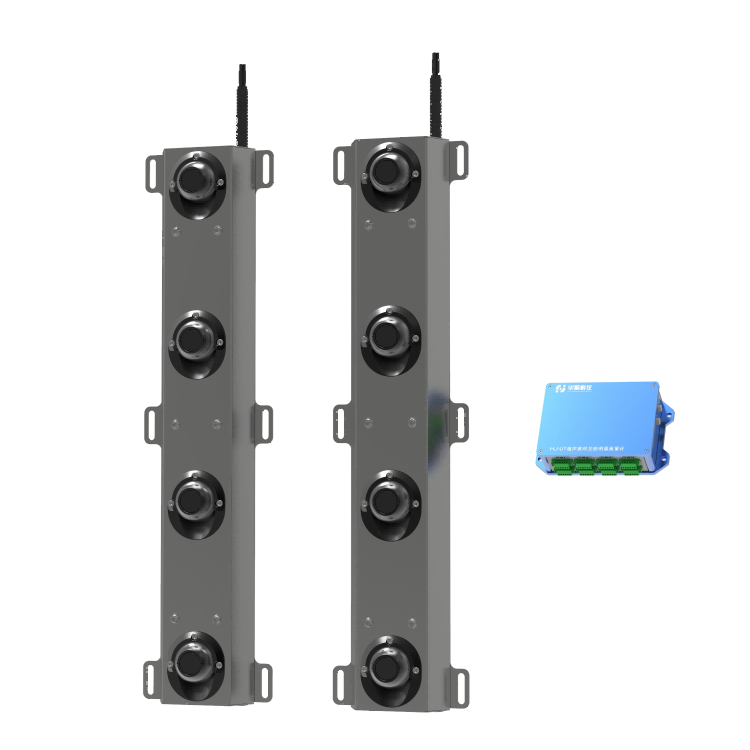

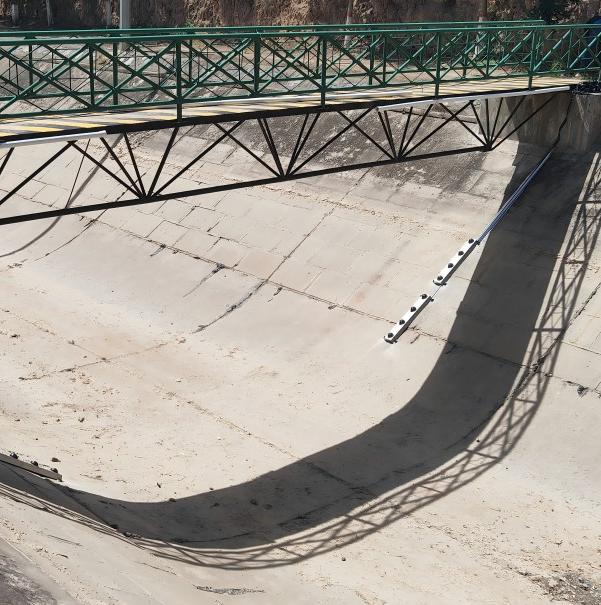

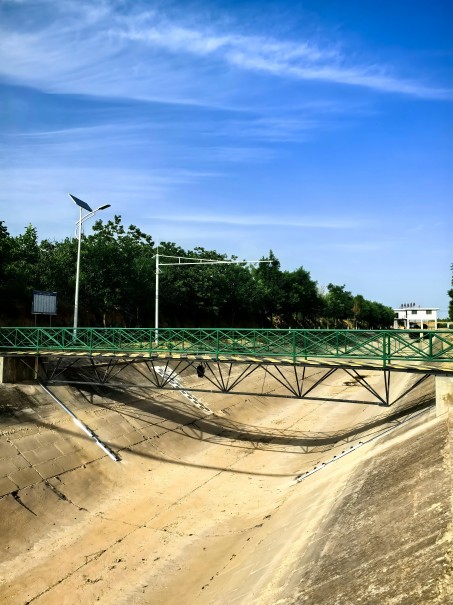

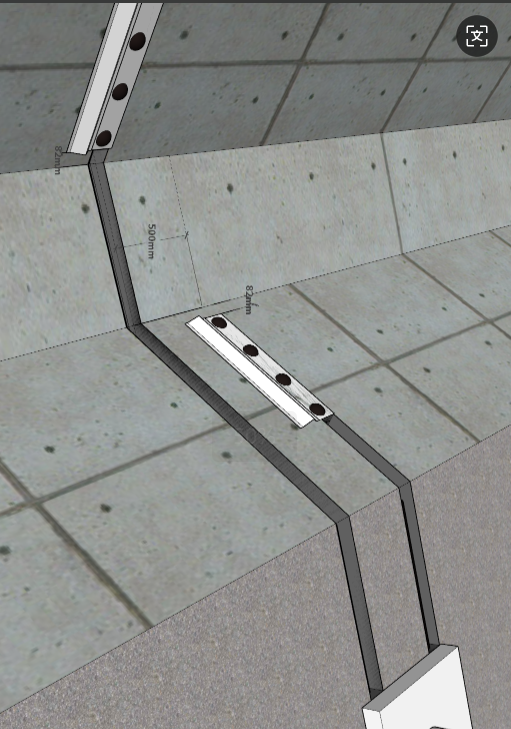

HJ-UT-BxxSE嵌入式安裝，適用于梯形、矩形渠道

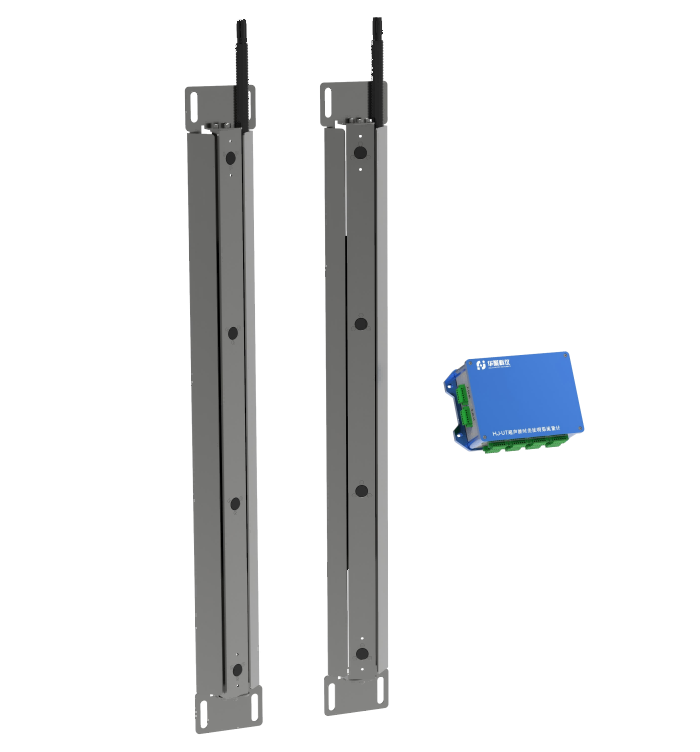

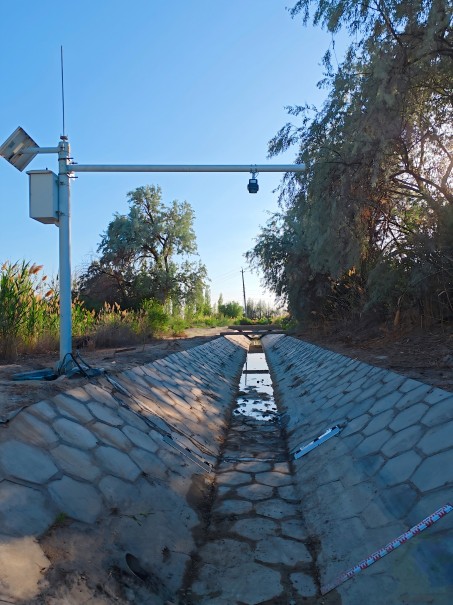

HJ-UT-Bxxu 系列，適用于矩形中小渠道

應用領域
—

水利，農業，灌區等的明渠，閘口流量測量監測；

城市排水的流量測量監測。

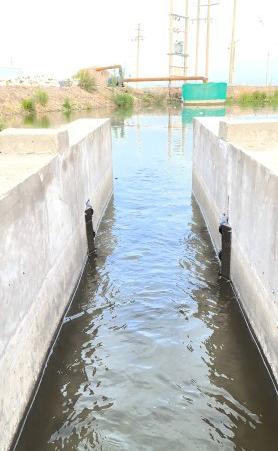

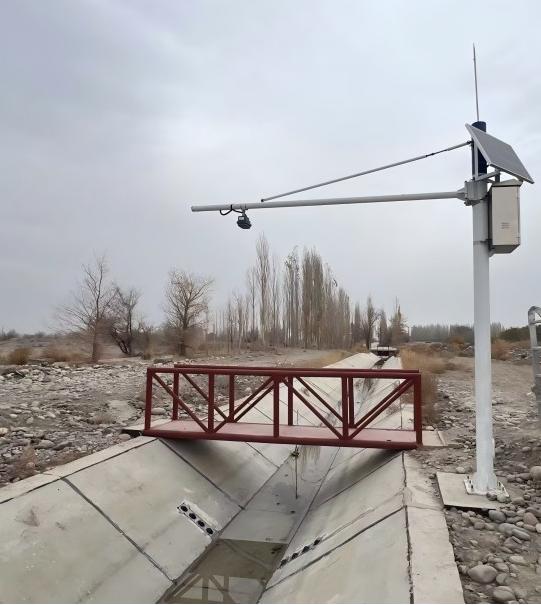

應用場景
—
