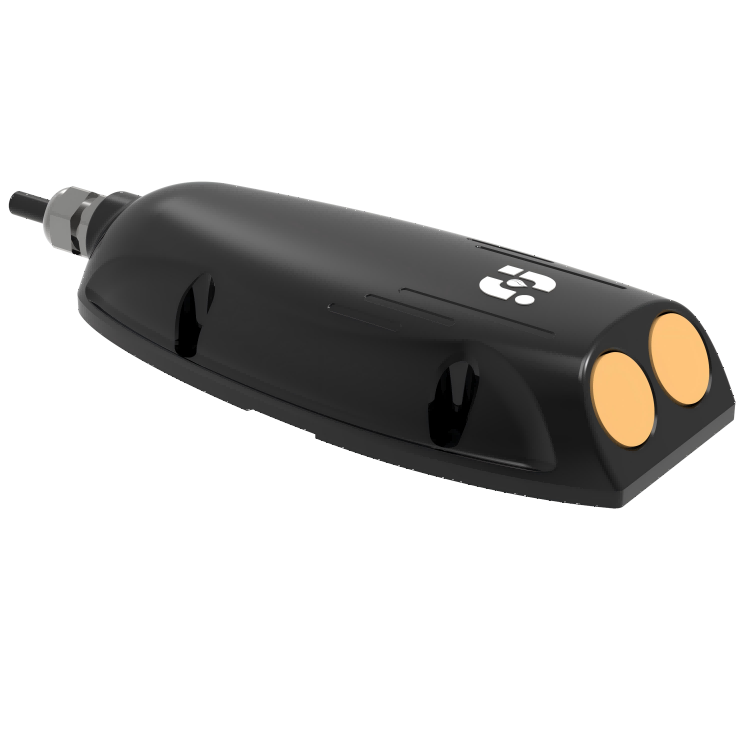

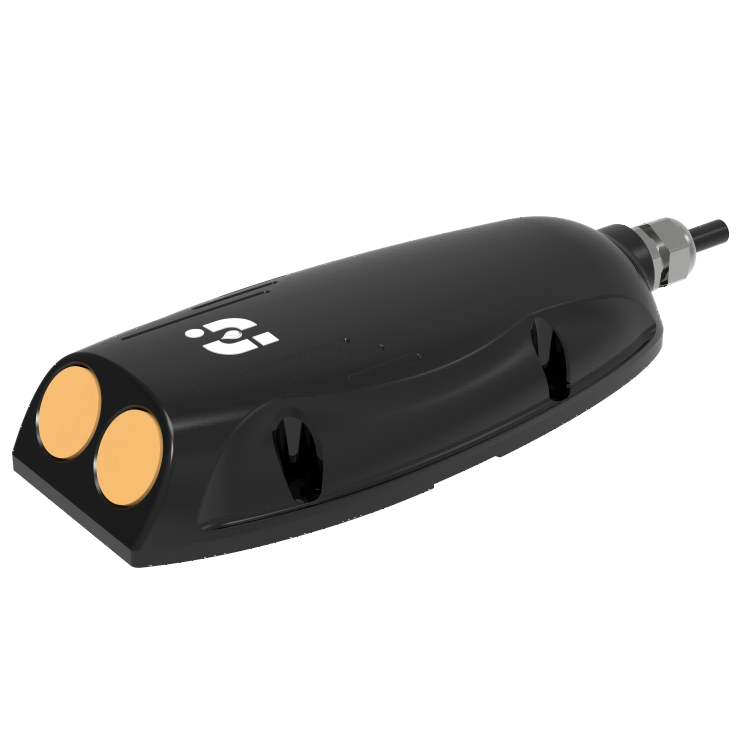

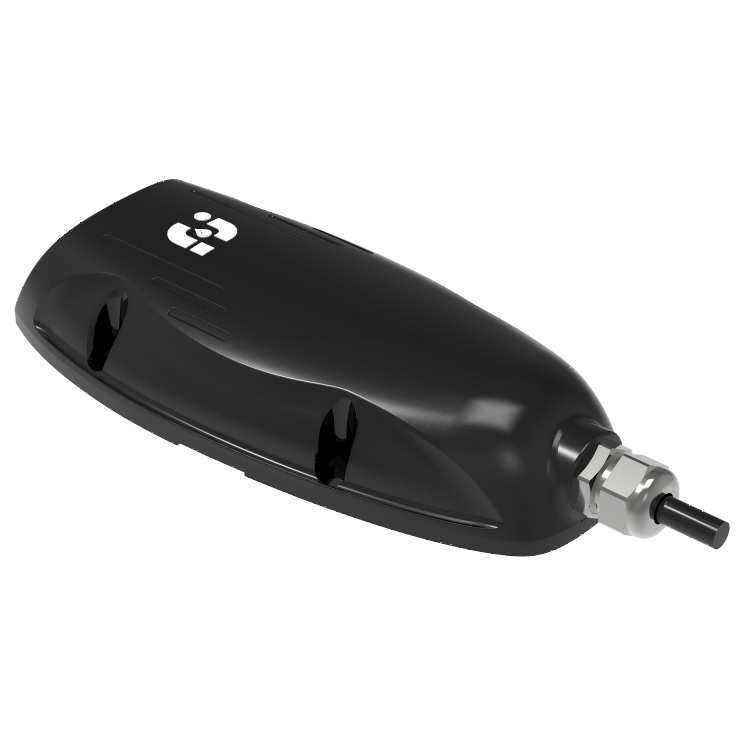

HJ-UD-A系列超聲波多普勒流速流量儀

HJ-UD-A 系列超聲波多普勒流速流量儀，是由深圳市華聚科儀有限公司自主設計開發的一款高性能固定式流速流量測量產品，其基本原理是測量水流速度和水位（面積），并計算出水流斷面的流量。

尺寸（mm）：159*76*30
流速范圍（m）：±0.02m/s~ ±5m/s
水位量程（m）：0~ 10m

產品簡介產品特點技術參數應用領域應用場景

產品簡介
—

HJ-UD-A 系列超聲波多普勒流速流量儀，是由深圳市華聚科儀有限公司自主設計開發的一款高性能固定式流速流量測量產品，其基本原理是測量水流速度和水位（面積），并計算出水流斷面的流量。

產品特點
—

雙模測量：1）監控測量：高穿透點測量，多點大范圍高精度測速；2）掃描測量：毫秒級連續快速測量出數，反應流速波動；

支持超低流速模式：最低到 0.005m/s 的流速測量；

測量精確：產品采用雙高頻高靈敏度換能器，配合低相噪發射和接收電路，實現了流速信息高精度檢測，同時內置高精度溫度傳感器實時檢測水溫并修正水聲參數，保障各種場景測量精度；

體積小巧，可靠耐用：外觀尺寸小，流線形機身設計，使用過程中不易掛異物，對水流流態影響小；機身全密封設計，采用耐腐蝕的高強度塑膠，可靠耐用。

技術參數
—

1736837240759

型號	RD-300	RD-300-R
外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

應用領域
—

箱涵、地下管網、排水口等流量監測；

明渠、河道、管道等流量監測。

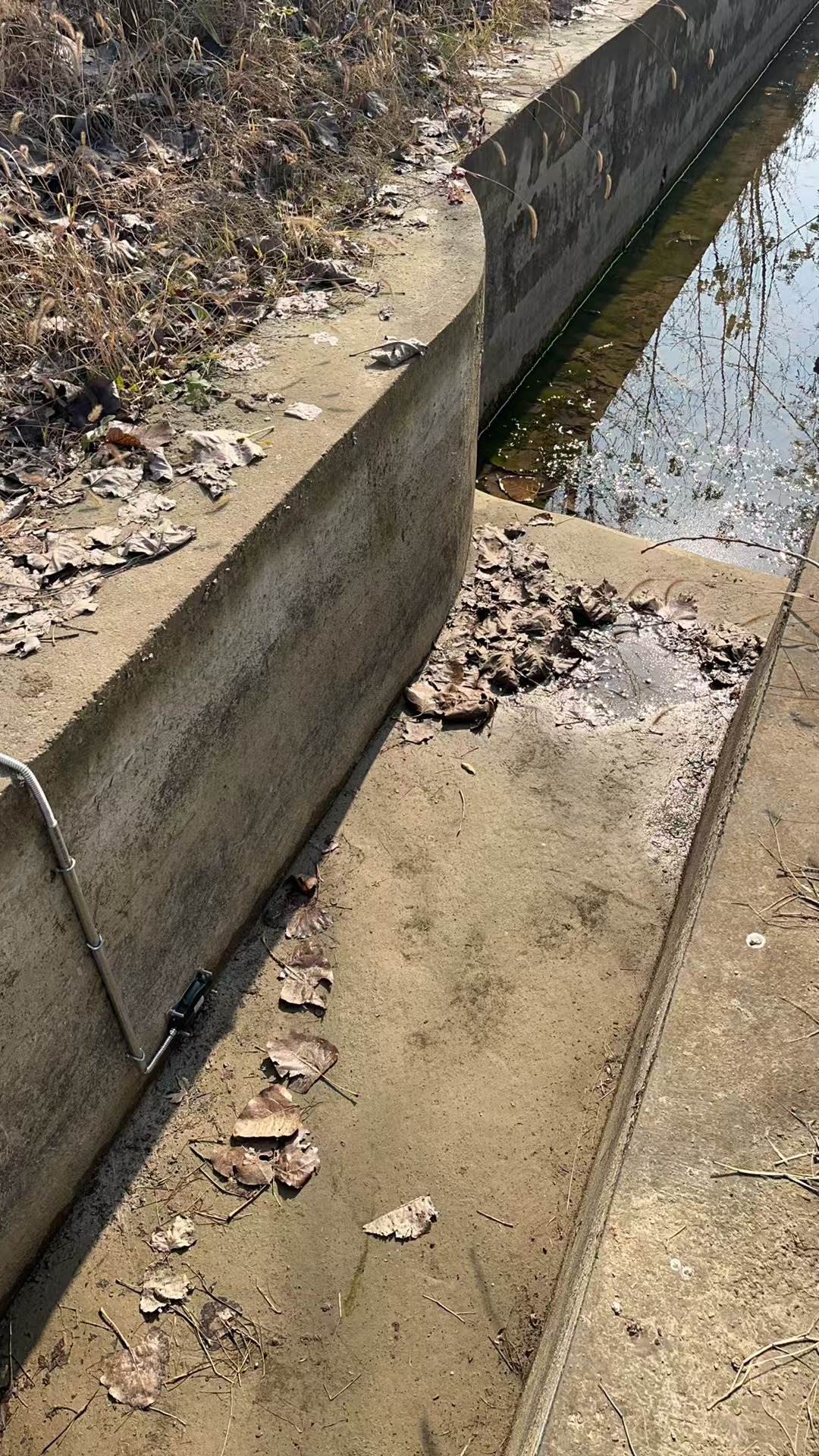

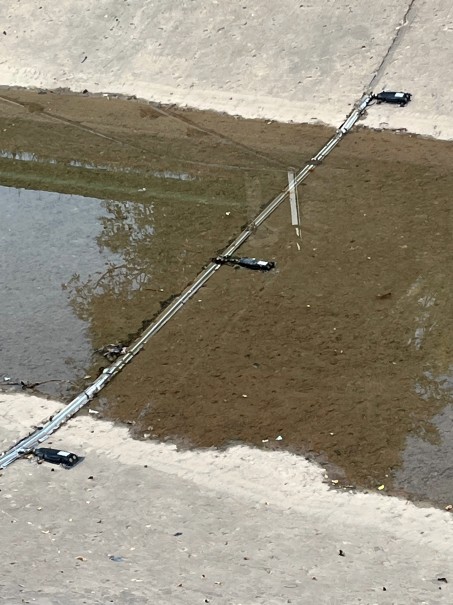

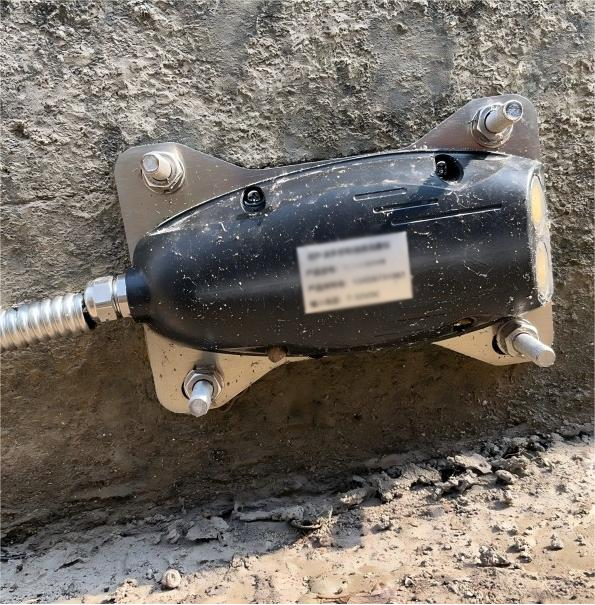

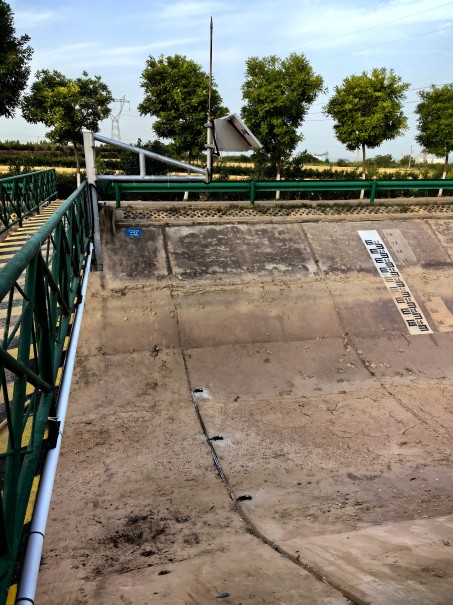

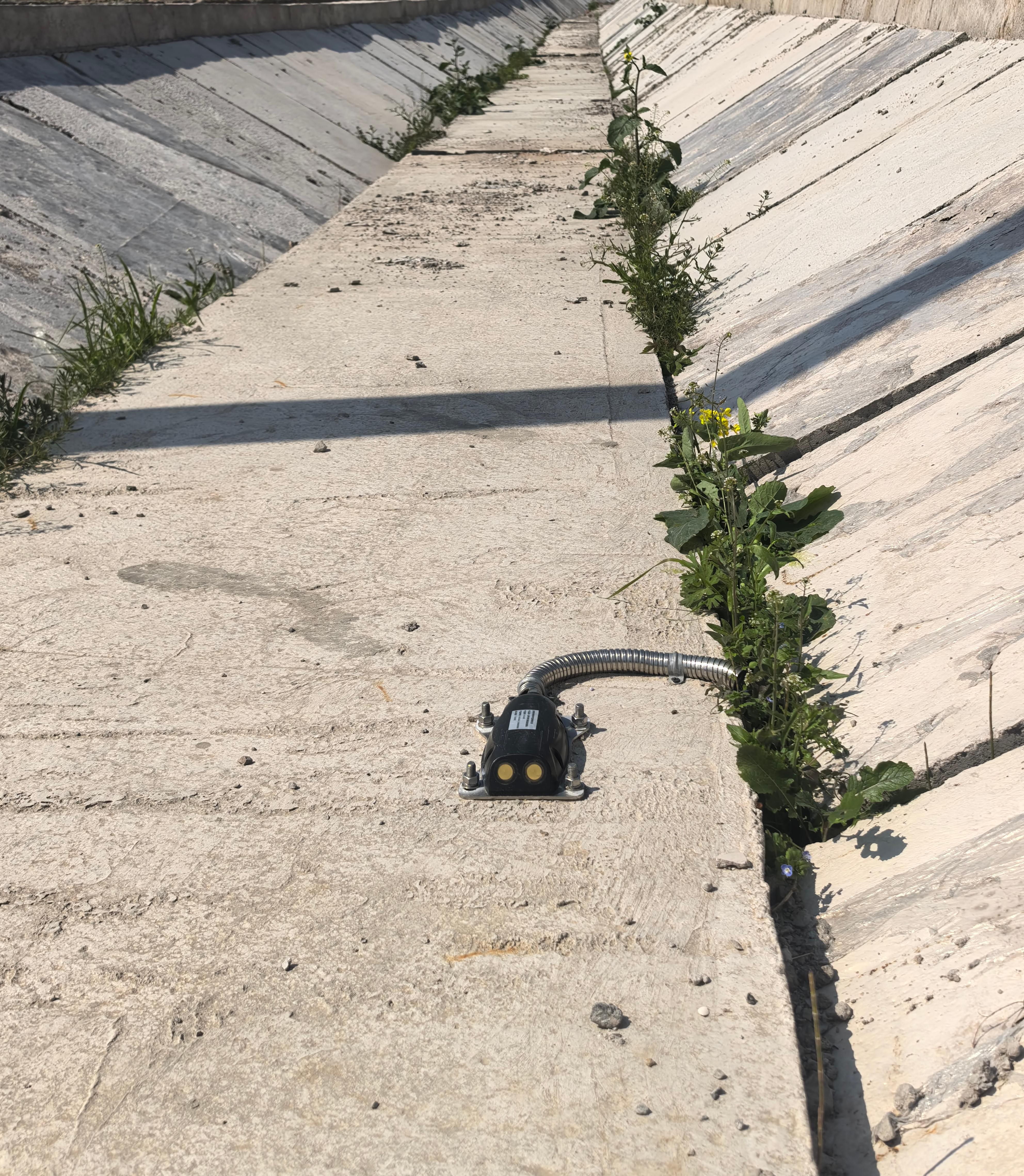

應用場景
—
