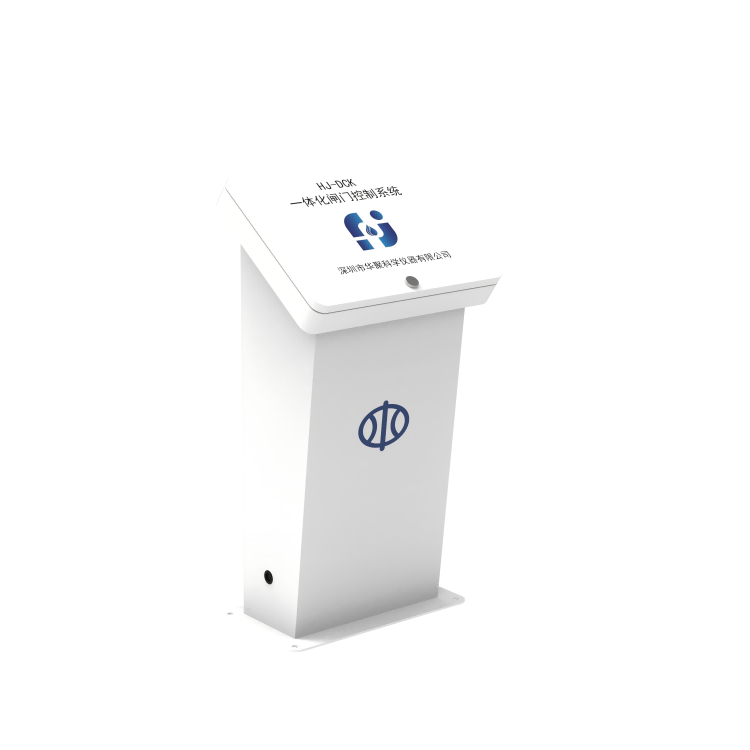

HJ-DCK 系列
測控一體化閘門系統

HJ-DCK 產品系列是深圳華聚科儀自主研發的具有自主知識產權的測控一體閘門控制系統。該系統集自動化、智能化、信息化于一體，提供手動、自動閘控控制調節功能，可外接閘前、閘后水位、流量監測傳感器設備，提供遠程實時數據監測、閘門控制等功能。

供電方式：直流/交流

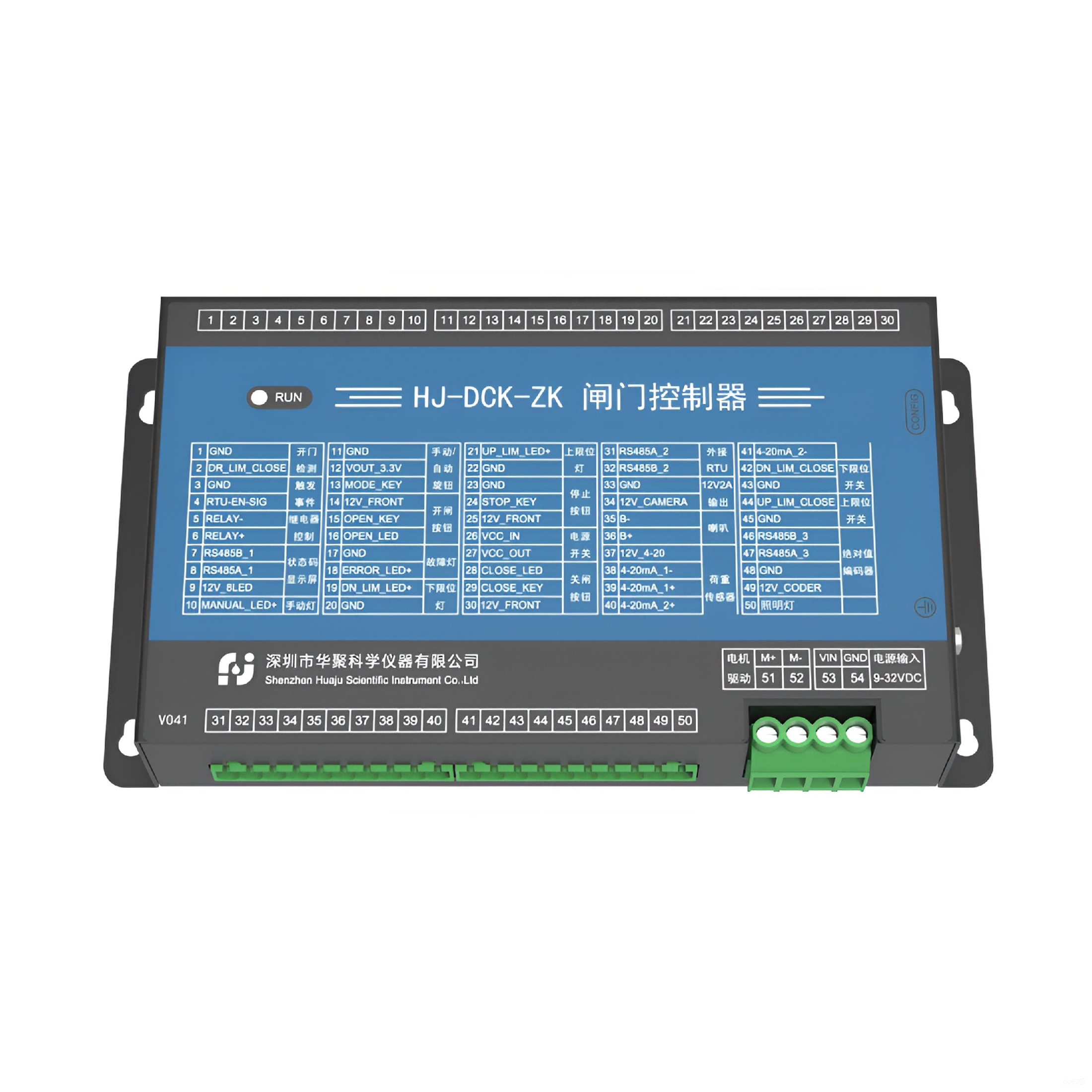

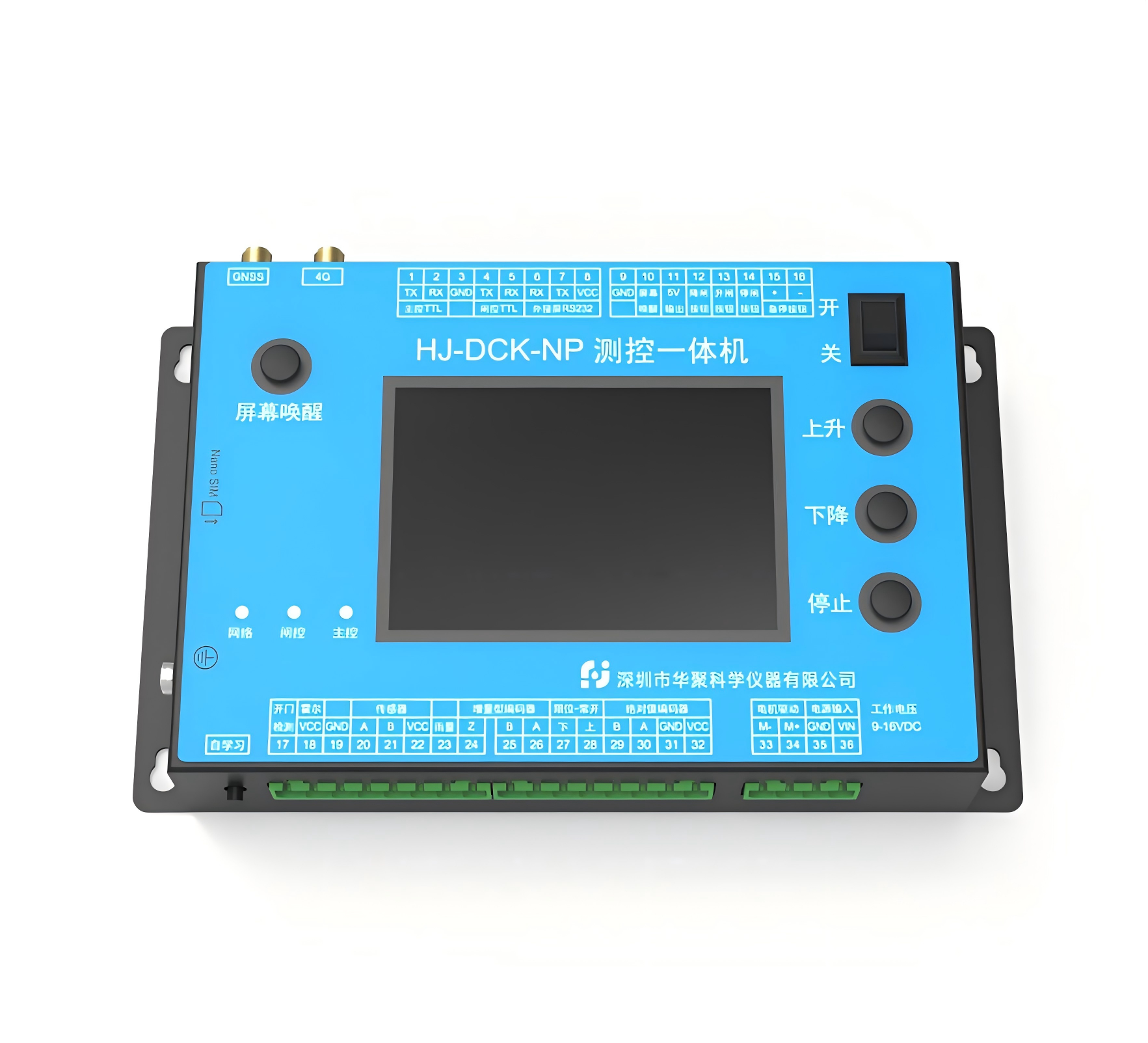

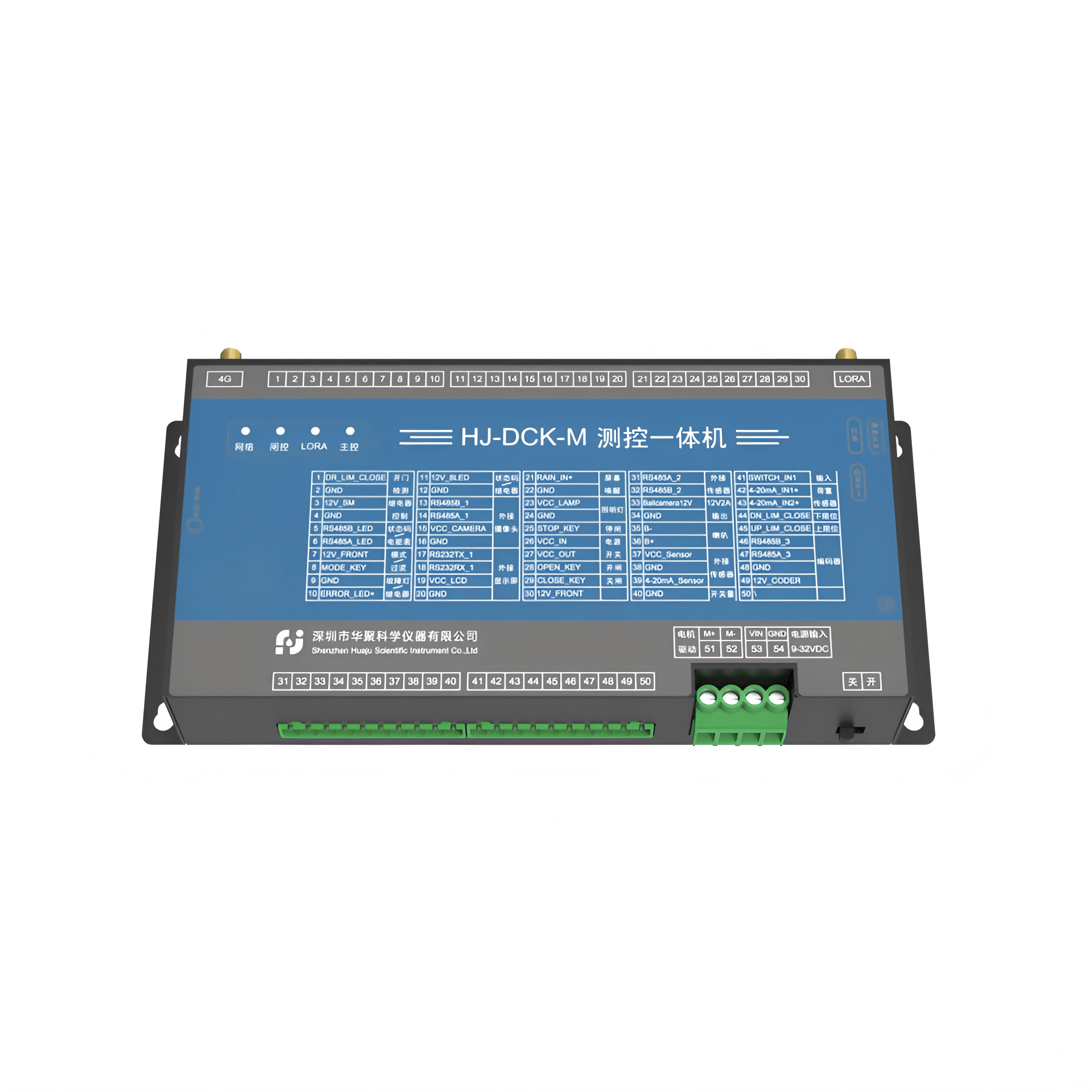

產品系列：L、M、N、ZK

資料下載

產品簡介產品特點技術參數安裝方式應用領域應用場景

產品簡介
—

HJ-DCK產品系列是深圳華聚科儀自主研發的具有自主知識產權的測控一體閘門控制系統。該系統集自動化、智能化、信息化于一體，提供手動、自動閘控控制調節功能，可外接閘前、閘后水位、流量監測傳感器設備，提供遠程實時數據監測、閘門控制等功能。

該系統可連接閘前，閘后水位計，流量計，雨量測量傳感器，LCD 以及閘門系統。系統內置六種自動測控模式，根據用戶選擇、配置的測控模式，該系統可自動采集外部傳感器設備測量數據，并根據內置的控制邏輯，智能控制閘門的開度，以達到自動控制水位、流量的目的。系統可將本地狀態，傳感器測量數據以及閘門狀態無線傳送至遠程服務器，結合本公司配套的手機 APP 以及 WEB 平臺，實現閘門控制系統的實時監測與控制。

產品特點
—

閘門遠程控制：支持多種控制方式，如遠程遙控、本地手動、自動控制等，滿足不同場景需求；

水情監測：實時采集渠道水位、流量數據，為水資源調度提供數據支持；

設備工況監測：實時監測閘門狀態、電機運行參數，確保設備安全運行；

視頻監控接入：高清攝像頭可通過設備接入網絡，實時監控閘門及渠道情況，便于遠程調度與管理；

遠程通信：支持有線以太網、無線4G網絡接入，實現數據的高速傳輸；

異常報警：支持多種報警配置，在設備故障或數據異常時，系統自動發出報警，保障運行安全；

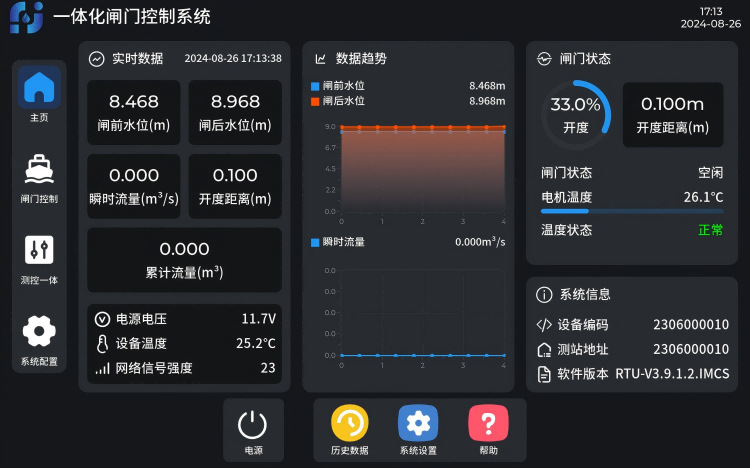

軟件配套：提供WEB平臺，手機APP等配套軟件，讓客戶使用無憂。我司還可提供設備端協議接口，方便用戶自行開發設備對接平臺；

一控多：支持1個閘控箱控制多孔閘，使用靈活；

多種自控模式：內置多種自控模式，可根據水位，流量，時間等要素自動控制閘門開度，滿足客戶的多種使用場景需求；

語音播報：全程語音播報，方便操作人員了解閘門運行狀態。

技術參數
—

閘控系列

型號	RD-300	RD-300-R
外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

安裝方式
—

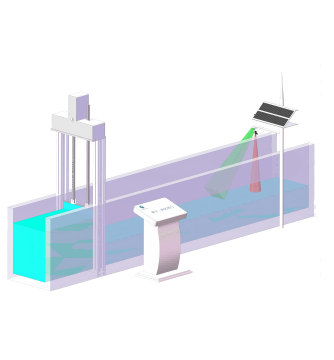

安裝示意圖

應用領域
—

農林灌溉，工業輸配水；

水利工程、城市排水系統、環保與生態工程。

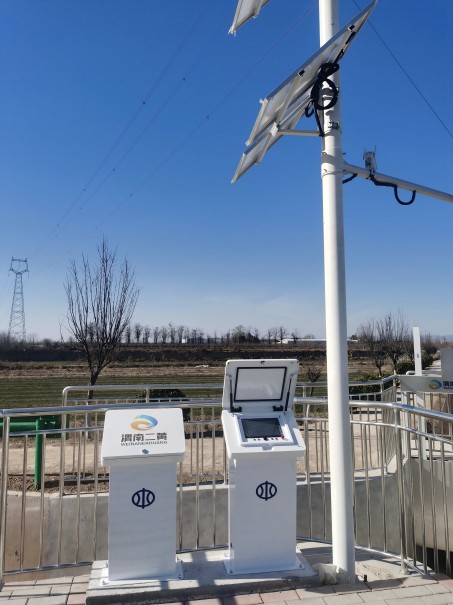

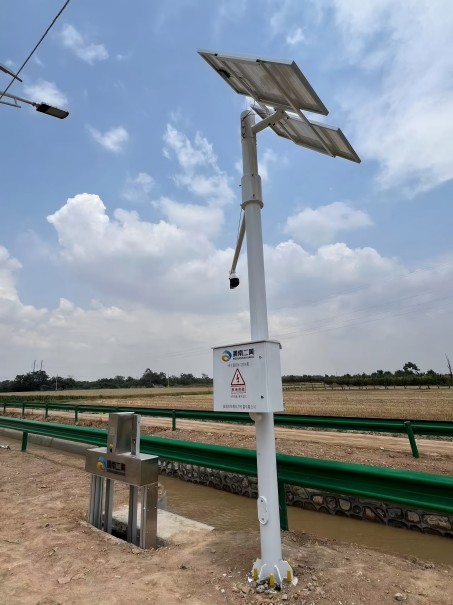

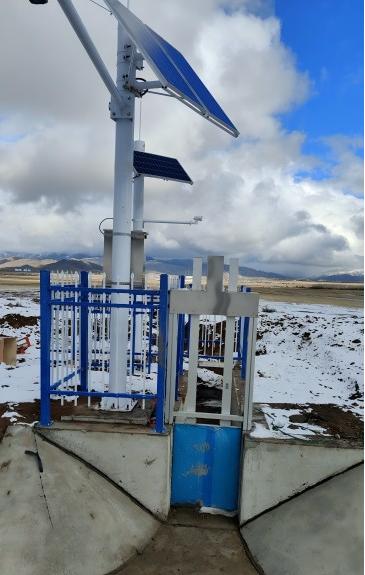

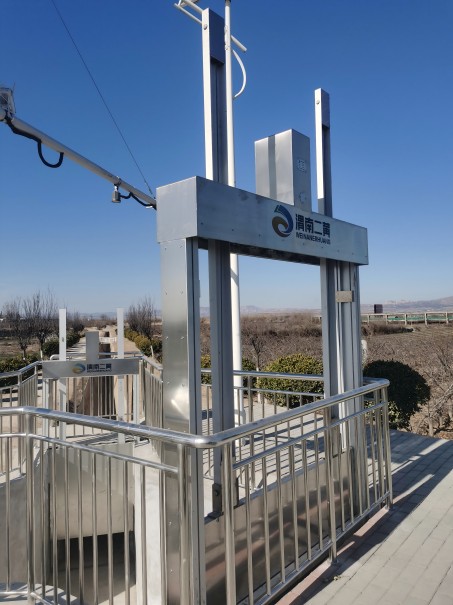

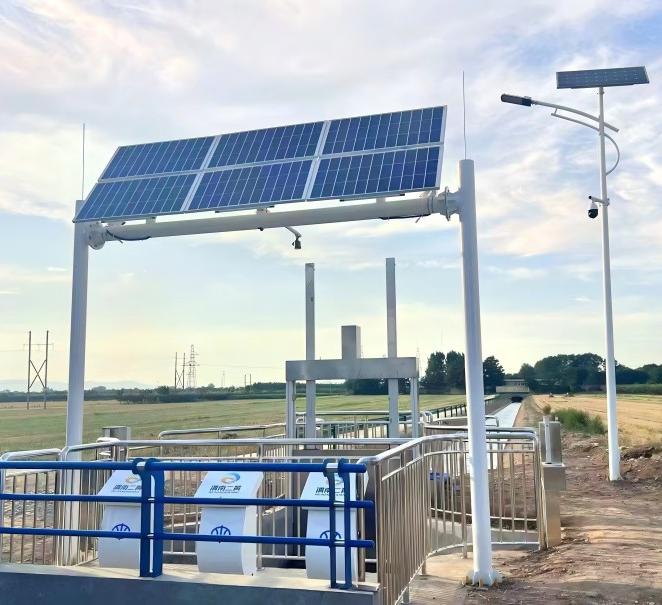

應用場景
—
