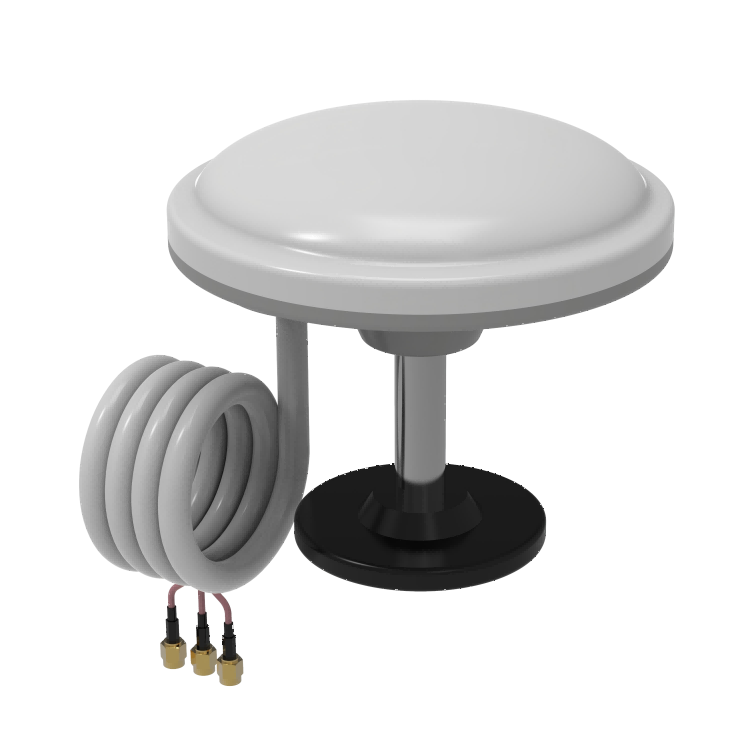

HRG-100數傳終端

HRG-100北斗數傳終端是一款支持北斗三號RDSS短報文通信，支持GNSS定位功能的數傳設備。內部集成北斗RDSS天線、射頻、基帶以及主控等功能單元，可實現獨立位置報告，北斗短報文通信功能。

信號類型：頻率范圍2491.75±8.16MHz
信號捕獲靈敏度：-137dBm
發射信號類型：發射 Lf0、Lf1、~Lf2 入站信號頻率范圍: 1610 1624MHz

資料下載

產品簡介產品特點技術參數應用領域應用場景

產品簡介
—

深圳市華聚科學儀器有限公司的HRG-100北斗數傳終端是一款支持北斗三號RDSS短報文通信，支持GNSS定位功能的數傳設備。內部集成北斗RDSS天線、射頻、基帶以及主控等功能單元，可實現獨立位置報告，北斗短報文通信功能。

產品特點
—

具備處理北斗區域短報文信號功能；

內置高精度多星定位模塊，內置低噪聲放大器，提高接收靈敏度；

單條報文最多可發送1000個漢字(由北斗卡等級控制)，最短1分鐘發送一次報文；

支持低功耗藍牙參數配置；

低功耗設計，滿足太陽能供電場景；

內置天線，安裝方便，可直接使用；

支架固定，防護等級達IP67。

技術參數
—

型號	RD-300	RD-300-R
外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

應用領域
—

水文水利

海洋林牧業消防等

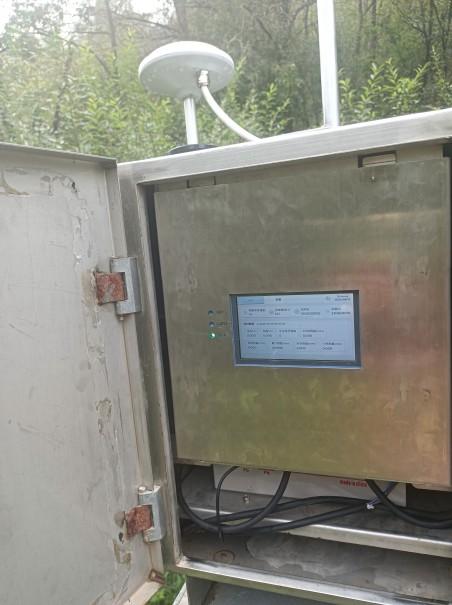

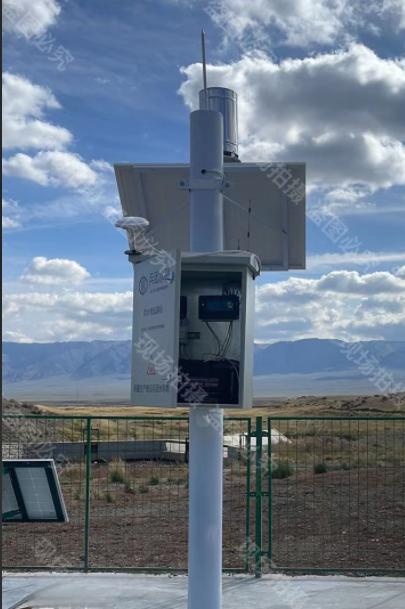

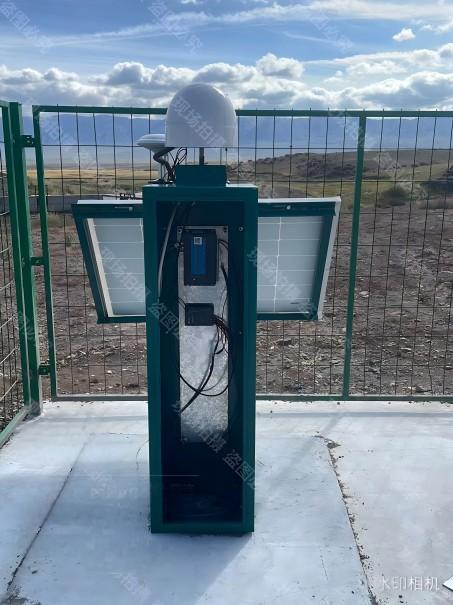

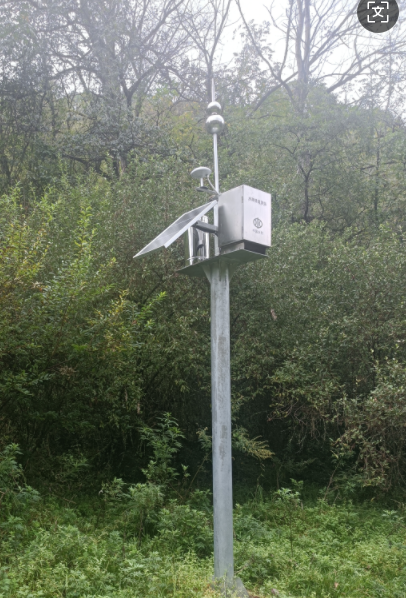

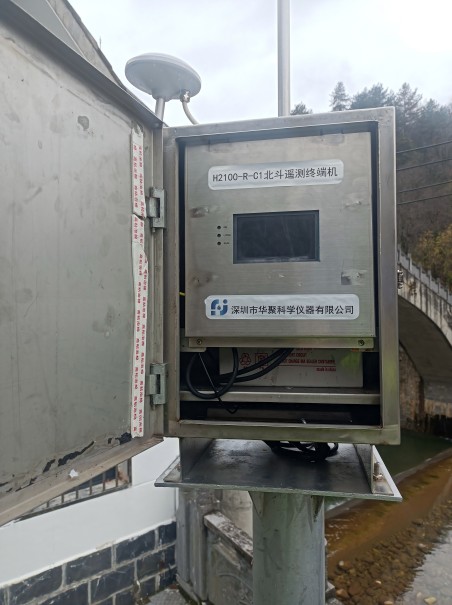

應用場景
—
