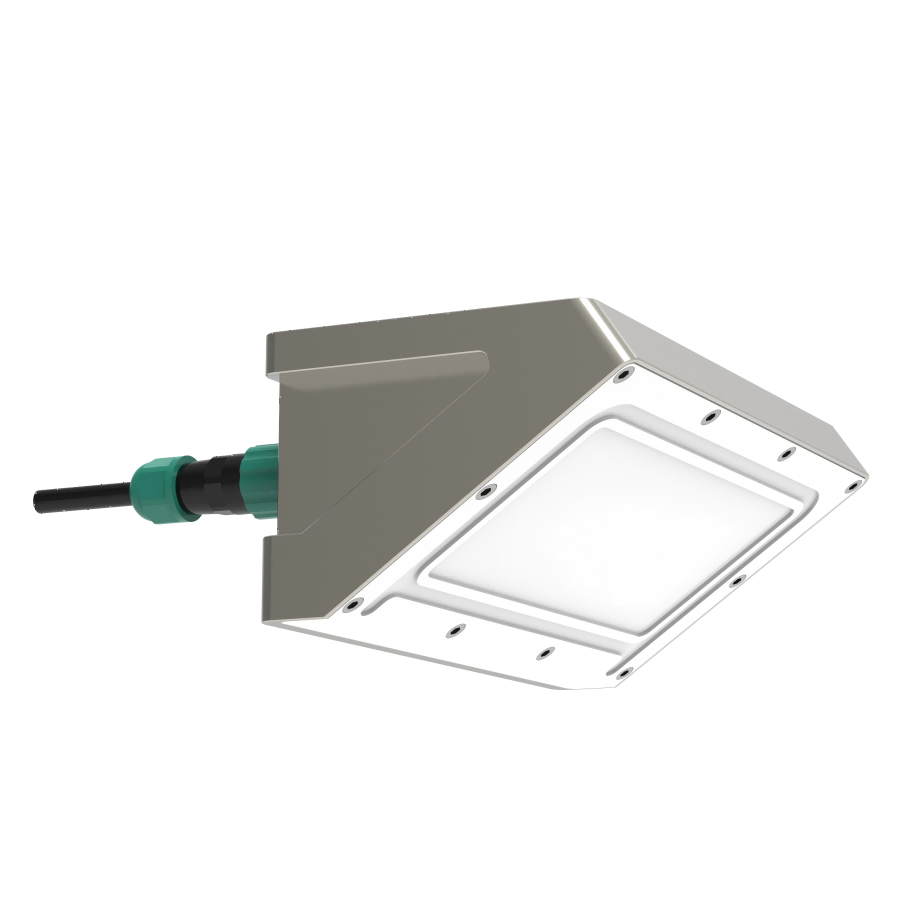

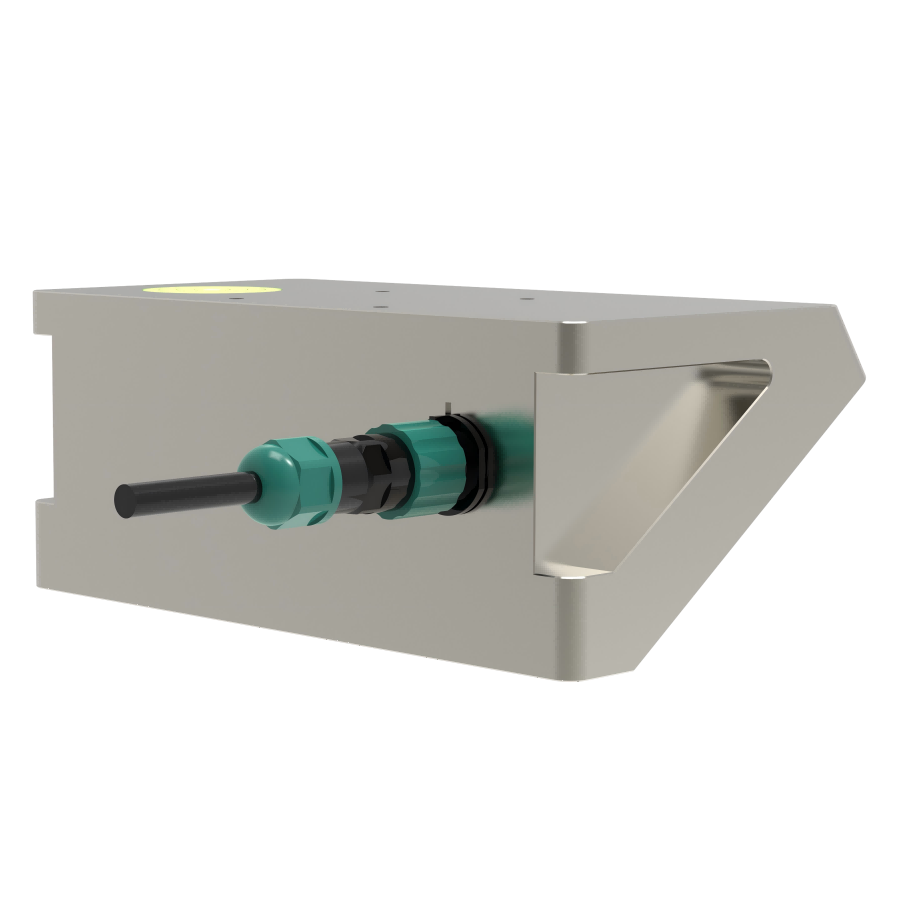

RD-200/RD-200-R(內置RTU)
雷達流速儀/一體化雷達流速儀系列

RD-200 雷達流速儀是深圳市華聚科學儀器有限公司推出的專利（專利號：ZL 2016 2 0622254.1) 產品，采用了K波段平面微帶陣列天線，能量集中，是一款低功耗、非接觸式雷達流速儀。

尺寸（mm）：166×94.6×68
測量范圍（m）：0.03-20m/s
測量精度：±0.01m/s， ±2%FS

資料下載

產品簡介產品特點技術參數安裝方式應用領域應用場景

產品簡介
—

RD-200 雷達流速儀是深圳市華聚科學儀器有限公司推出的專利（專利號：ZL 2016 2 0622254.1) 產品，該儀器采用了K波段平面微帶陣列天線，能量集中，低功耗；集成了垂直角度補償、流速濾波算法、信號強度檢測、RS485/RS232 通信、無線通訊等功能；非接觸雷達測流方式測速時結果不受溫度、氣壓影響，設備不受污水腐蝕，不受泥沙影響，少受水毀影響，土建簡單，便于安裝維護；特殊的天線設計使得功耗超低，大大降低了供電需求。特別適合安裝在需要長期監測流速的場合。

產品特點
—

非接觸、安全低損、少維護、不受泥沙影響；

能勝任洪水期高流速條件下的測量；系統功耗低，一般太陽能供電即可滿足測流需要；

具有防反接、防雷保護功能；

系統功耗低，一般太陽能供電即可滿足測流需要；

多種接口方式，既有數字接口又具有模擬接口，方便接入各類系統；

可選無線傳輸功能，可將數據無線傳輸到 3.5km 以外（空曠開闊地帶）；

測速范圍寬，測量距離遠達 40m（與流態相關）；

多種觸發模式：周期、觸發、查詢、自動；

安裝特別簡單，土建量很少；

全防水 IP68 設計，適合野外使用；

內置低功耗藍牙，可直接通過手機APP現場調試和設置參數，無需電腦連接。

技術參數
—

官網產品技術參數--雷達_200(尺寸)

型號	RD-300	RD-300-R

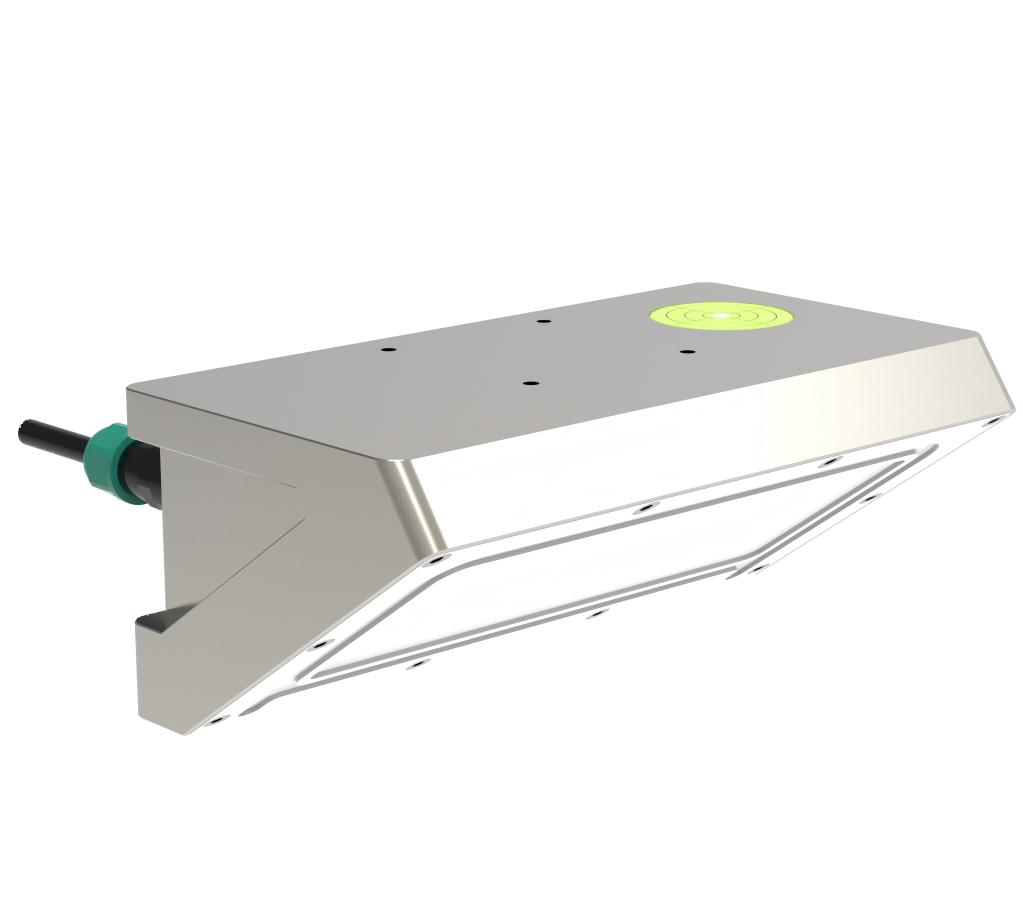

外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

安裝方式
—

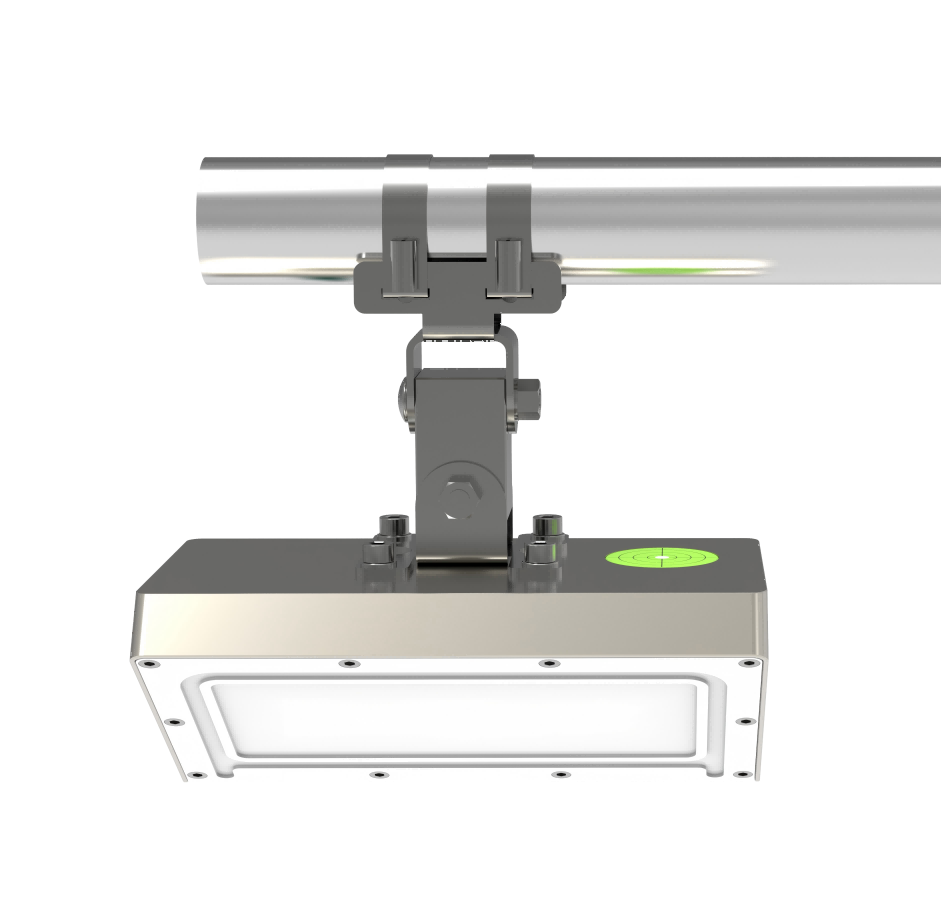

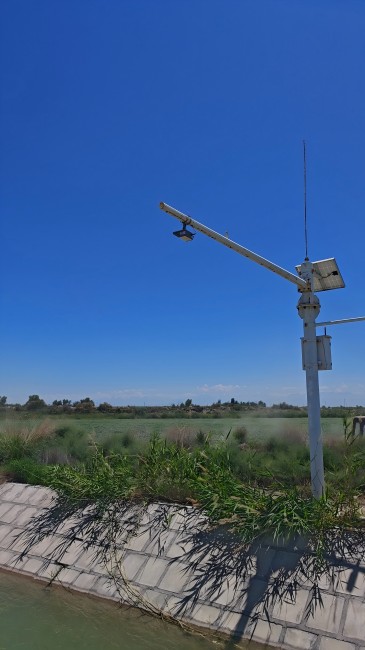

立桿橫臂抱箍安裝

應用領域
—

1.地質災害預警監測

2.江河、水資源監測

3.河道、灌渠、防汛等水文測量

4.環保排污、地下水道管網監測

5.城市防洪、山區暴雨性洪水監測等

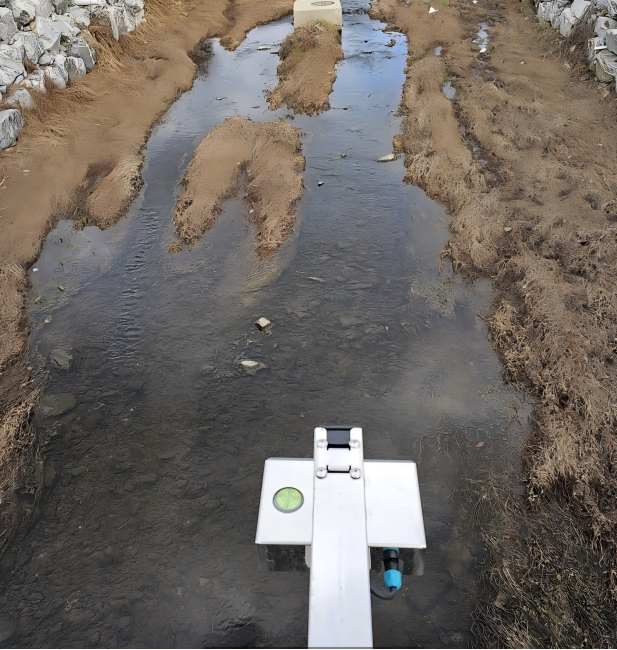

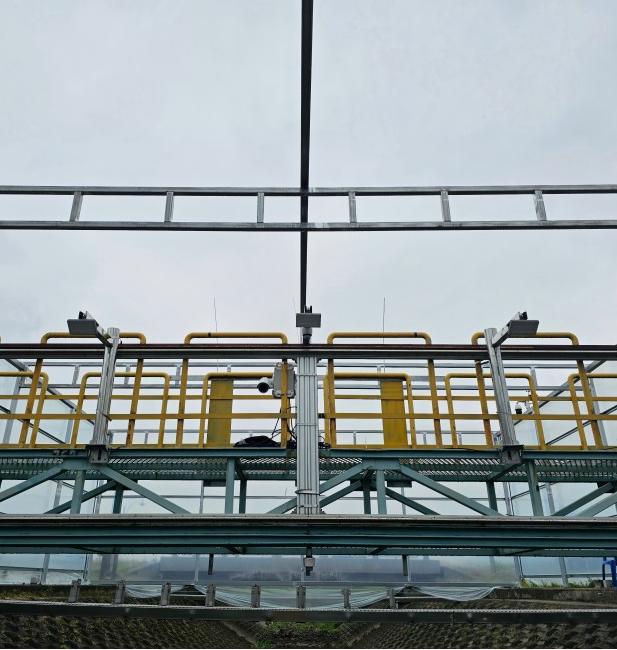

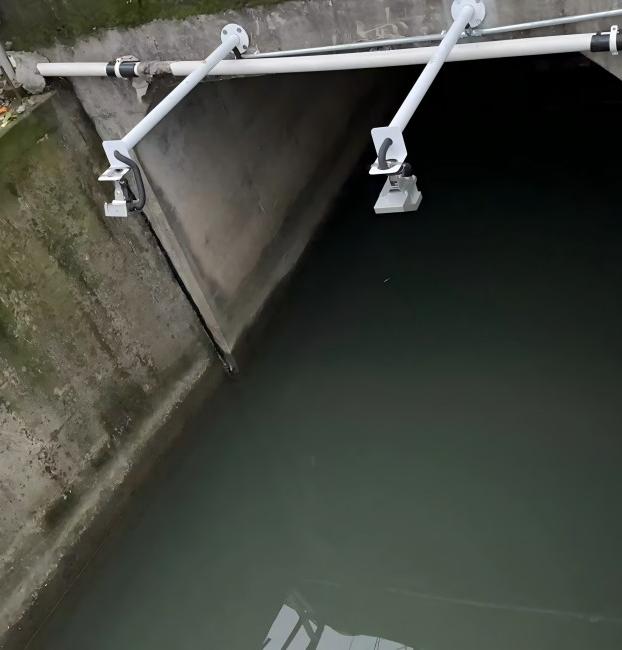

應用場景
—
