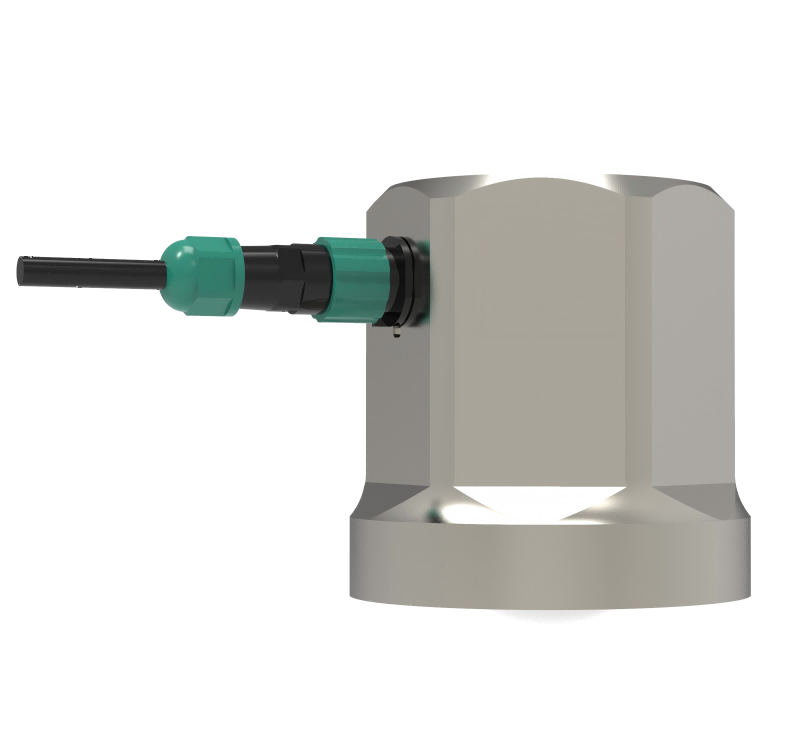

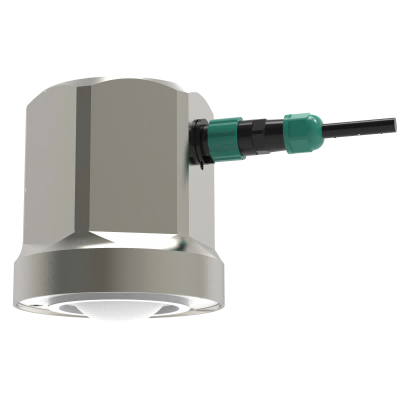

RD-300s/RD-300s-R(內置RTU)
雷達水位計/一體化雷達水位計

RD-300s 系列雷達水位計是一款高精度、低功耗產品，可用于地表水及地下管網等場景下的非接觸式液位測量。

尺寸（mm）：215×144×126
測量范圍（m）：7
測量精度：±2mm， ±0.05%FS

資料下載

產品簡介產品特點技術參數安裝方式應用領域應用場景

產品簡介
—

RD-300s 系列雷達水位計是一款高精度、低功耗產品，可用于地表水及地下管網等場景下的非接觸式液位測量。該產品采用脈沖相參雷達（PCR）技術，用60G毫米波雷達作為載波信號，通過優化的信號識別算法實現了毫米級別的測量精度；這種低功耗、非接觸式的測量技術使其在測量時不受環境溫度、水面水汽氣壓、空氣灰塵、水中污染物及沉淀物的影響；優化的消浪濾波設計，使測量結果更加精確穩定。手機 APP 通過藍牙無線連接，方便現場調試及維護。該系列水位計還可以選配內置RTU功能，通過內置的無線通訊單元直接將現場數據上傳到云端平臺，并可遠程調試和對設備程序升級。具有集成度高、體積小、安裝方便、維護量小的特點。

產品特點
—

IP68 全防水設計；

支持遠程升級和維護；

毫米級高精度測量液位，超低盲區；

多種工作模式：周期、休眠、自動；

供電電路防反接、防雷擊保護設計；

微型天線設計，脈沖相參雷達技術；

多種接口方式（數字 / 模擬），便于接入系統；

重量輕，構造緊湊、小巧；安裝簡單，土建量少；

自帶消浪算法，數據穩定，不受水面波動和漂浮物影響；

超低功耗休眠模式，快速喚醒，可適應 NB-IoT 物聯網應用；

采用非接觸方式，傳感器和水體不接觸，不受水體環境影響；

配套手機 APP 在現場對設備維護和調試，節約了安裝和維護人員的工作時間；

內置低功耗藍牙，可直接通過手機 APP 現場調試和設置參數，無需電腦連接；

可內置集成 RTU 功能，數據直接上傳服務器，簡化系統集成難度，可支持 SL651、 SZY206、MQTT、HJ212、HTTP 及其它定制協議。

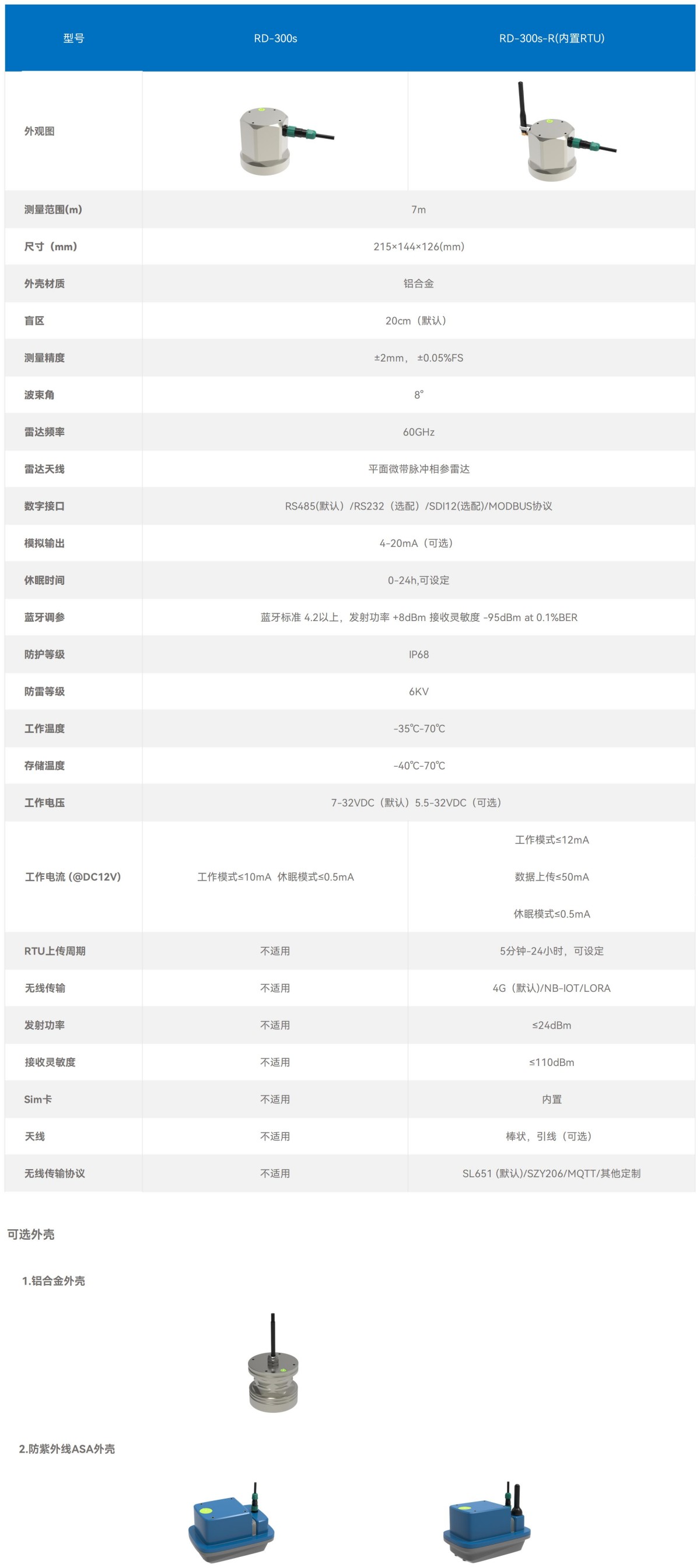

技術參數
—

官網產品技術參數--雷達_300s(尺寸)

型號	RD-300	RD-300-R

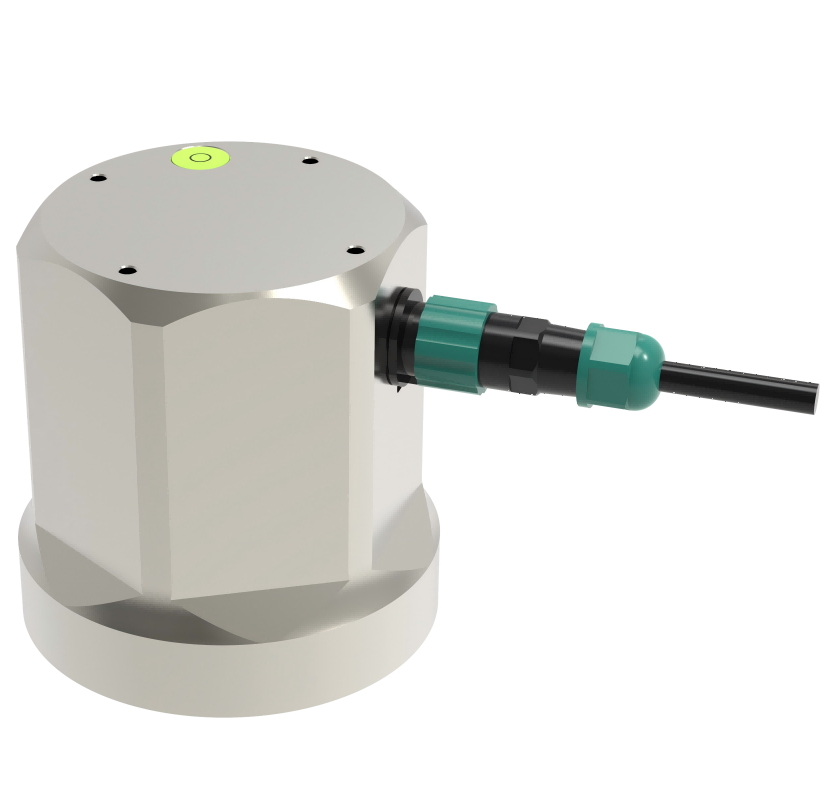

外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

安裝方式
—

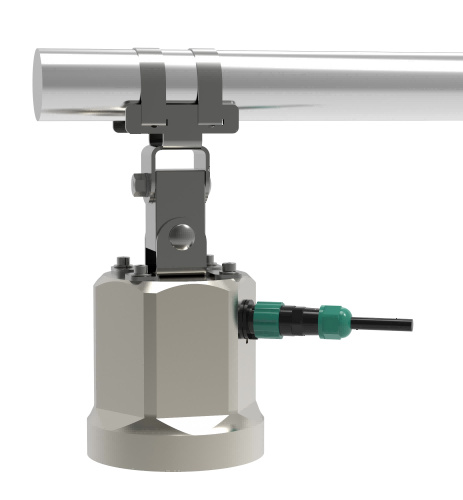

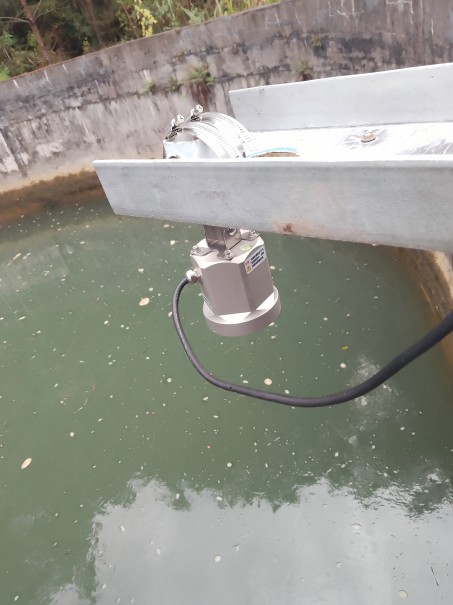

立桿橫臂抱箍安裝

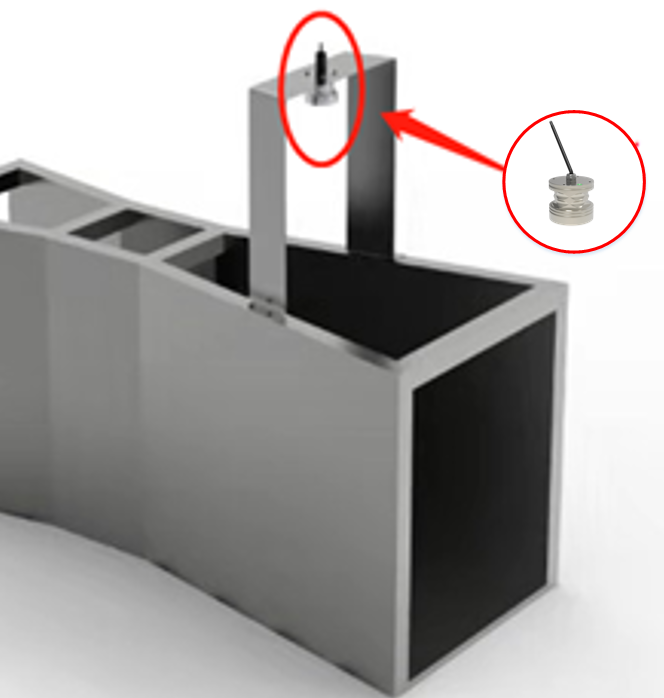

巴歇爾槽安裝

應用領域
—

灌區渠道水位監測；

蓄水池水位監測；

地下管網水位監控；

城市內澇水位監測。

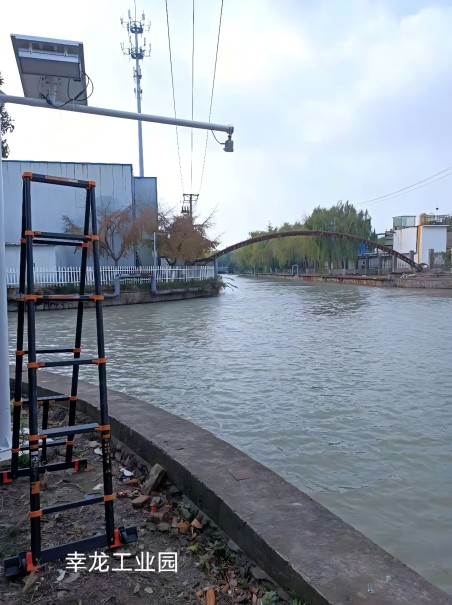

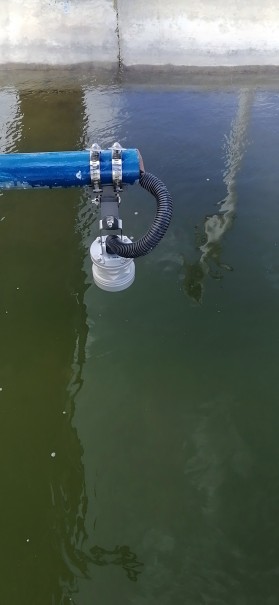

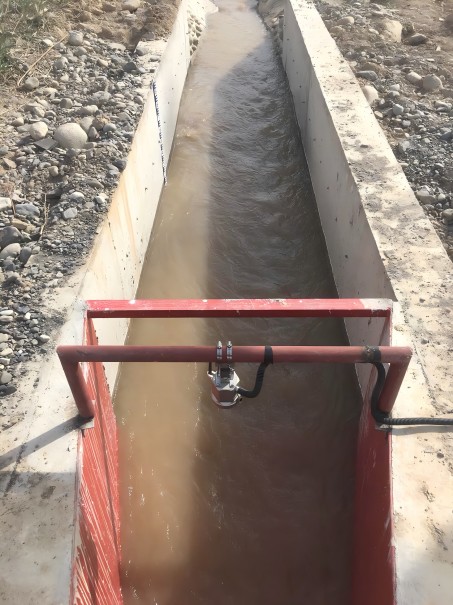

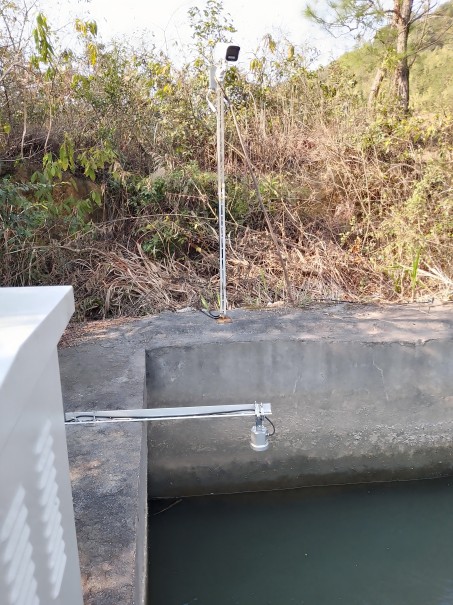

應用場景
—
