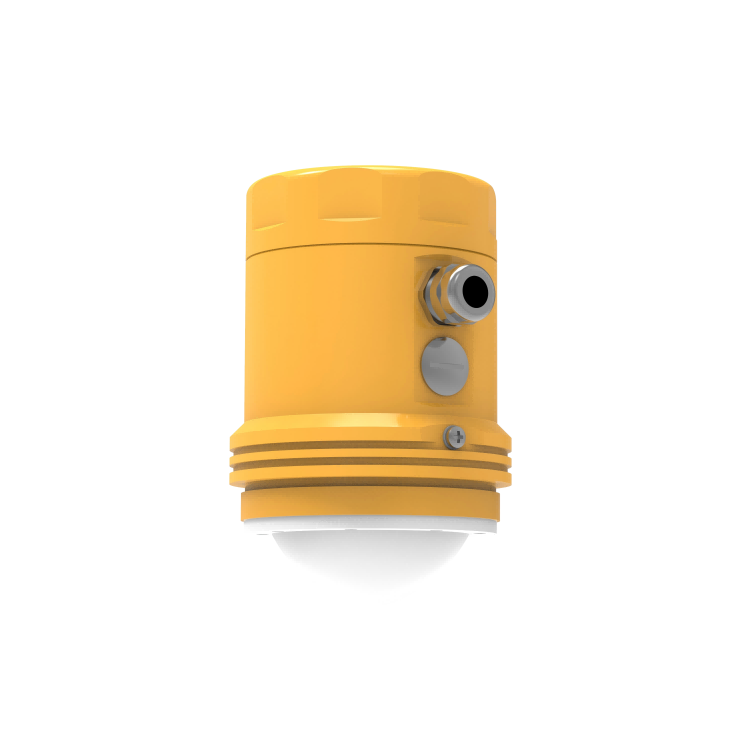

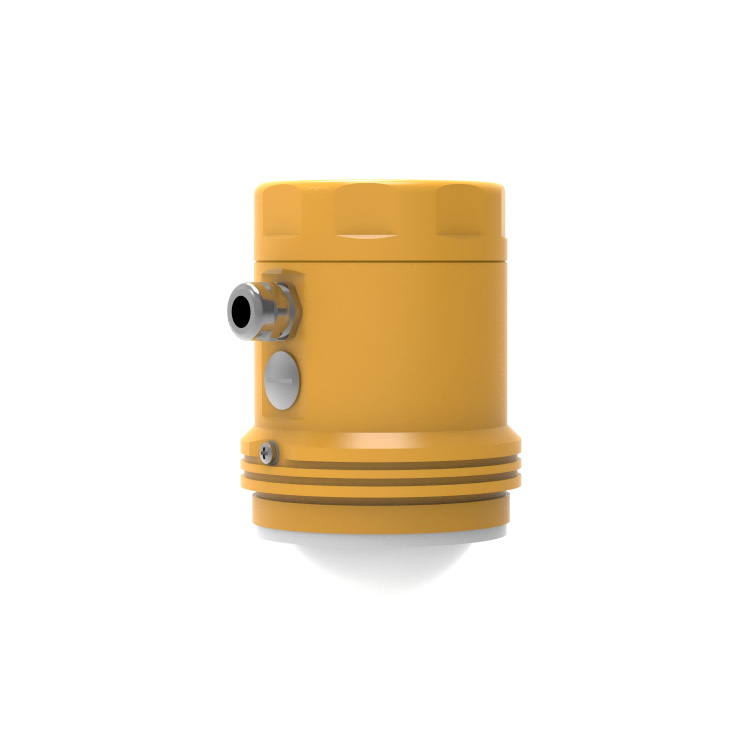

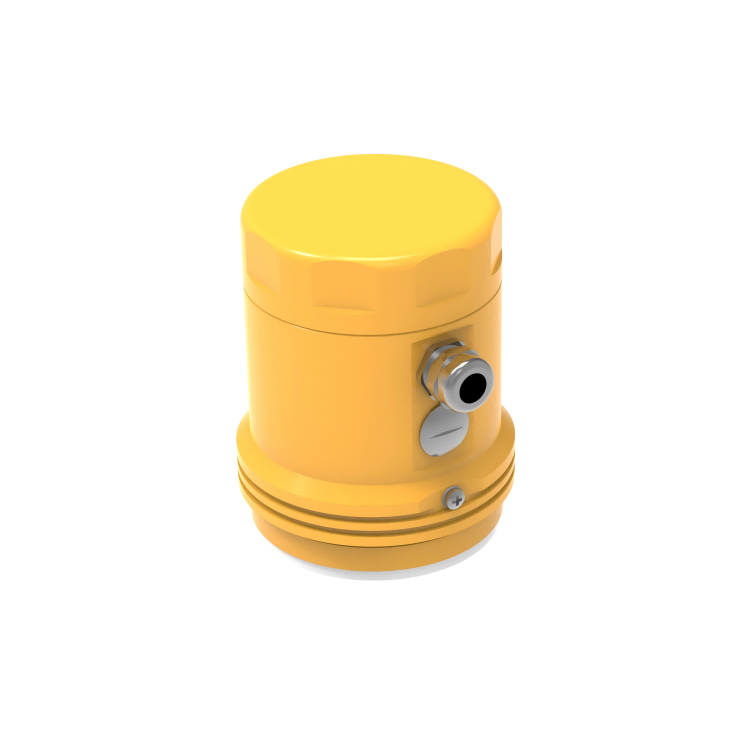

RD-300W 雷達物位計

RD-300W 系列物位傳感器是基于 80GHz 毫米波為測量波段的高精度調頻雷達式物位測量儀表，測量距離可達70米。

尺寸（mm）：直徑φ109*164(mm)
測量范圍（m）：10/20/30/50/70
測量精度（m）：±3mm， ±0.05%FS

資料下載

產品簡介產品特點技術參數安裝方式應用領域

產品簡介
—

RD-300W 系列物位傳感器是基于 80GHz 毫米波為測量波段的高精度調頻雷達式物位測量儀表，測量距離可達 70 米。新型快速的微處理器可以進行更高速率的信號分析處理，先進的多目標雷達信號識別算法，使得在復雜工況下的測量結果快捷準確，抗干擾能力強；優化的結構設計使得儀表可以用于高溫高壓等環境下物位、液體的測量。

該傳感器內置藍牙調參功能，在現場就可以通過手機 APP 快捷的開展調試。在各種測量場景下，非接觸式的測量方式相比傳統壓力式、電容式、磁致伸縮式等物位測量設備具有不污染、不影響被測目標物、測量精度更高、易維護等突出優點；同時，毫米波雷達測量時不受溫度梯度、氣壓、水汽等影響，具有良好的穩定性和環境適應性。

產品特點
—

微帶陣列天線設計，波束小；

毫米級高精度測量，超低盲區；

自帶抗干擾算法，數據穩定，不受液面波動影響；

供電電路防反接、防雷擊保護設計；

超低功耗休眠模式，快速喚醒，可適應物聯網應用；

采用非接觸方式，傳感器和被測物不接觸，不會污染和影響測量物體；

多種工作模式：周期、休眠、自動；

鋁合金防腐外殼處理，構造緊湊、小巧，安裝簡單、適合各種場景；

內置低功耗藍牙，可直接通過手機APP現場調試和設置參數，無需電腦連接；

IP67 防水設計。

技術參數
—

新RD-300W

型號	RD-300	RD-300-R
外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

安裝方式
—

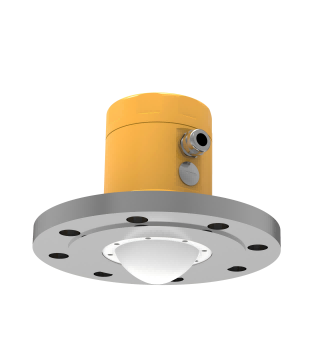

法蘭安裝

應用領域
—

化工、冶煉、食品加工、污水等行業的各種腐蝕性液體（例如：鹽酸、硝酸、硫酸、堿液等）儲罐液位高度測量；

水泥、鋼鐵、電力、煤炭、糧倉、建材等行業固體儲罐的料位高度測量（例如：粉末、塊料、顆粒料）。
