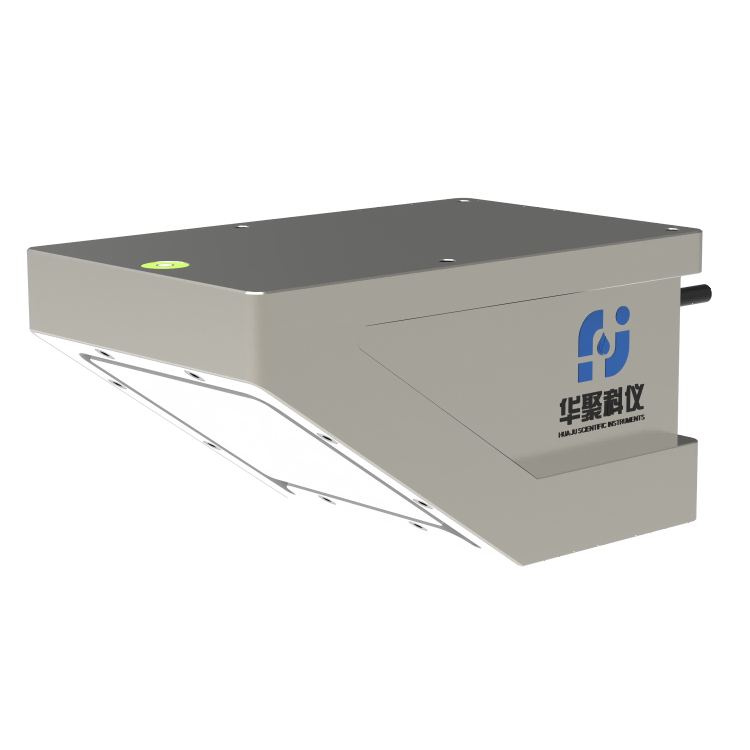

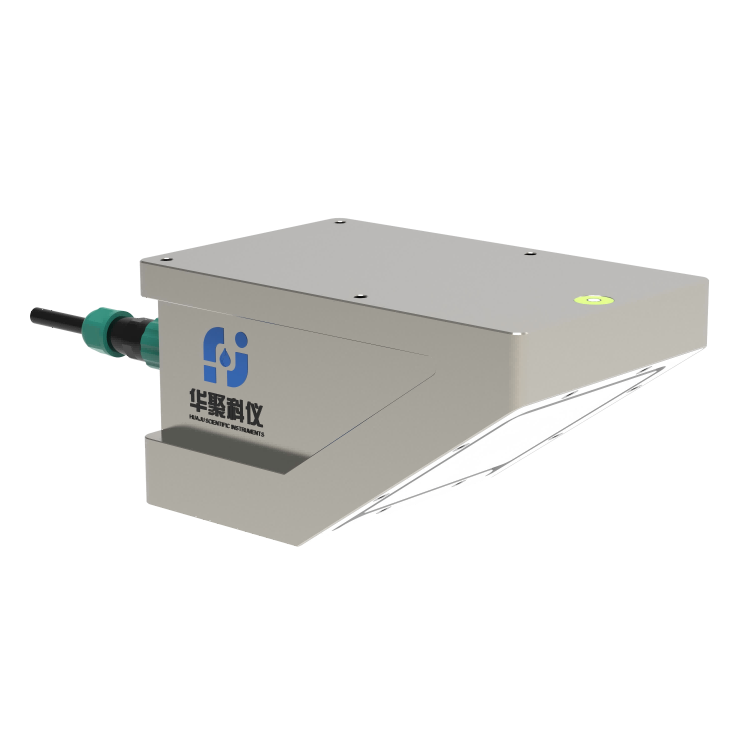

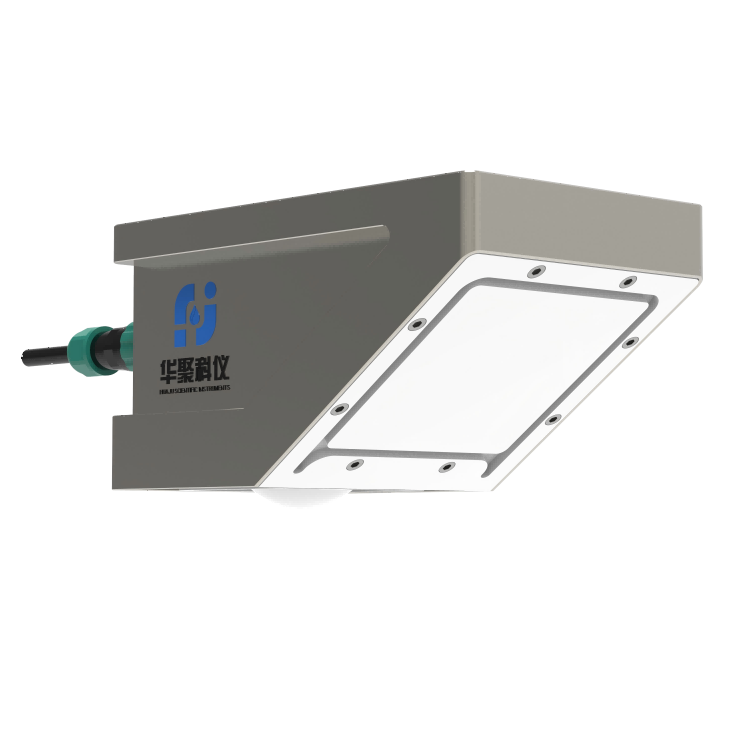

RD-600s/RD-600s-R(內置RTU)
雷達流量計/一體化雷達流量計

RD-600s系列產品是一款專門用于灌區明渠、小型河道、地下管網等場景，基于毫米波達技術的小尺寸雷達流量計。它采用先進的毫米波平面雷達天線，通過非接觸的方式測量水體的流速和水位，利用流速面積法原理，根據內置的水力學模型和算法計算并輸出斷面的瞬時流量及累計流量。

尺寸（mm）：160*100*89.9
測速范圍（m）：0.03~20m/s
液位范圍（m）：7

資料下載

產品簡介產品特點技術參數安裝方式應用領域應用場景

產品簡介
—

RD-600s系列產品是一款專門用于灌區明渠、小型河道、地下管網等場景，基于毫米波達技術的小尺寸雷達流量計。它采用先進的毫米波平面雷達天線，通過非接觸的方式測量水體的流速和水位，利用流速面積法原理，根據內置的水力學模型和算法計算并輸出斷面的瞬時流量及累計流量。測量過程不受環境溫度、水面水汽氣壓、空氣灰塵、泥沙、漂浮物及沉淀物的影響；手機APP通過藍牙無線連接，方便現場調試設置及維護。該系列流量計還可以選配內置RTU功能，通過內置的無線通訊單元直接將現場數據上傳到云端平臺，并可遠程調試和對設備程序升級。其突出特點是體積小、功耗低，安裝方便、維護量小，特別適合太陽能供電和電池組供電等對功耗要求苛刻的場合。

產品特點
—

內置 RTU，降低了系統集成的復雜度；

IP68 防護等級，內部防反接設計，內置防雷設計；

低功耗，可以使用太陽能或電池組供電，方便安裝，維護量小；

可支持 SL651、SZY206、MQTT、HJ212、HTTP 及其它定制協議；

適用于多種測量要求，可以輸出流速、水位、流量的測量數據；

適用梯形、圓形、U 型等多種斷面；斷面參數設置方式簡單方便；

不用去現場，就可以遠程調參、升級、維護，大大降低了維護成本；

內置低功耗藍牙，可直接通過手機 APP 現場調試和設置參數，無需電腦連接；

方便的配置軟件，可以根據實際需要對多種參數進行配置，以適應不同的現場條件；

可擴展陣列式多點測流，通過配置一套流量計和多套流速儀，實現對寬斷面的流量測量；

非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響 , 具備防雨模式。

技術參數
—

官網產品技術參數--雷達_600s(尺寸)

型號	RD-300	RD-300-R
外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制

安裝方式
—

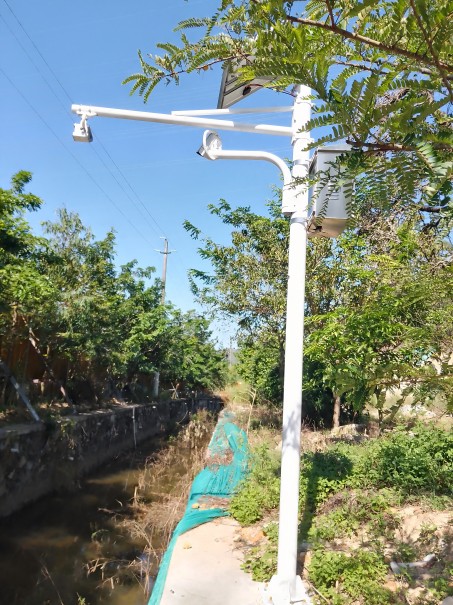

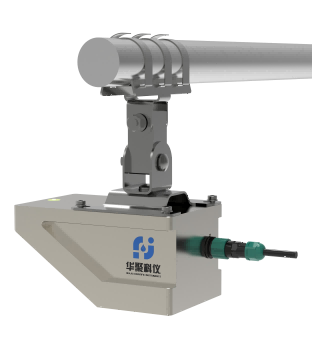

橫臂抱箍安裝

應用領域
—

江河、湖泊、潮汐、水庫閘口、生態下泄流量、灌渠等流速、水位或流量測量；

輔助水處理作業，如城市供水、排污監測等；

流量計算、入水排水流量監測等。

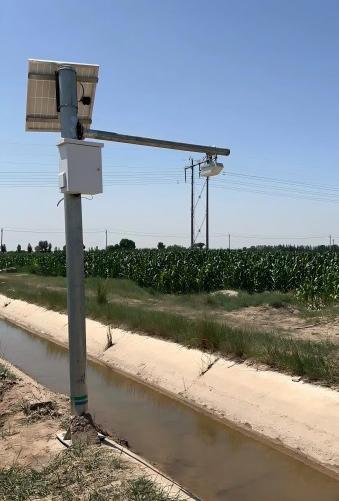

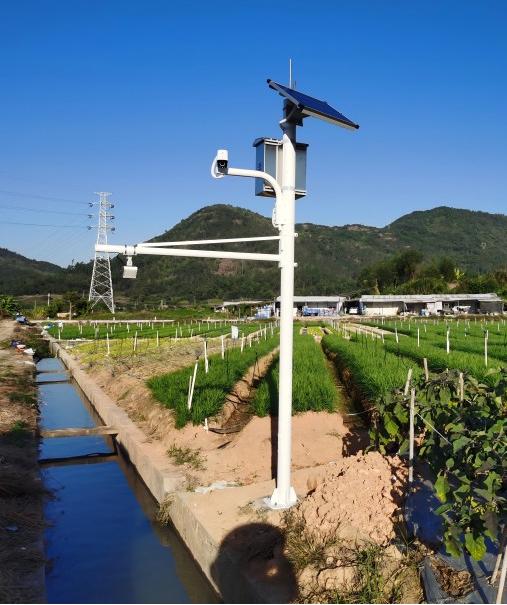

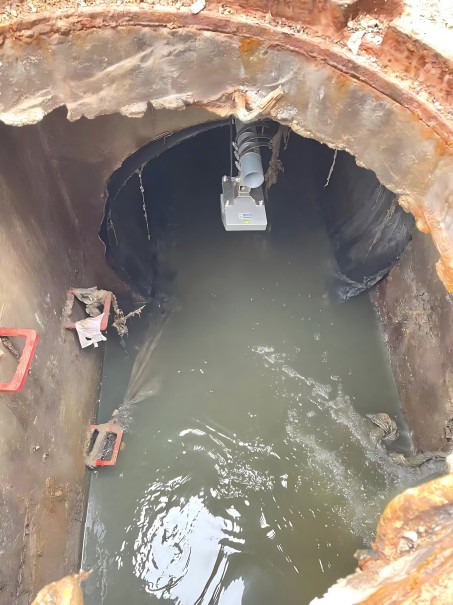

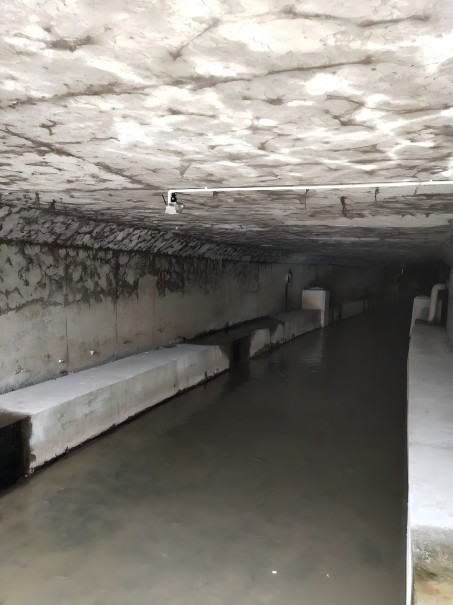

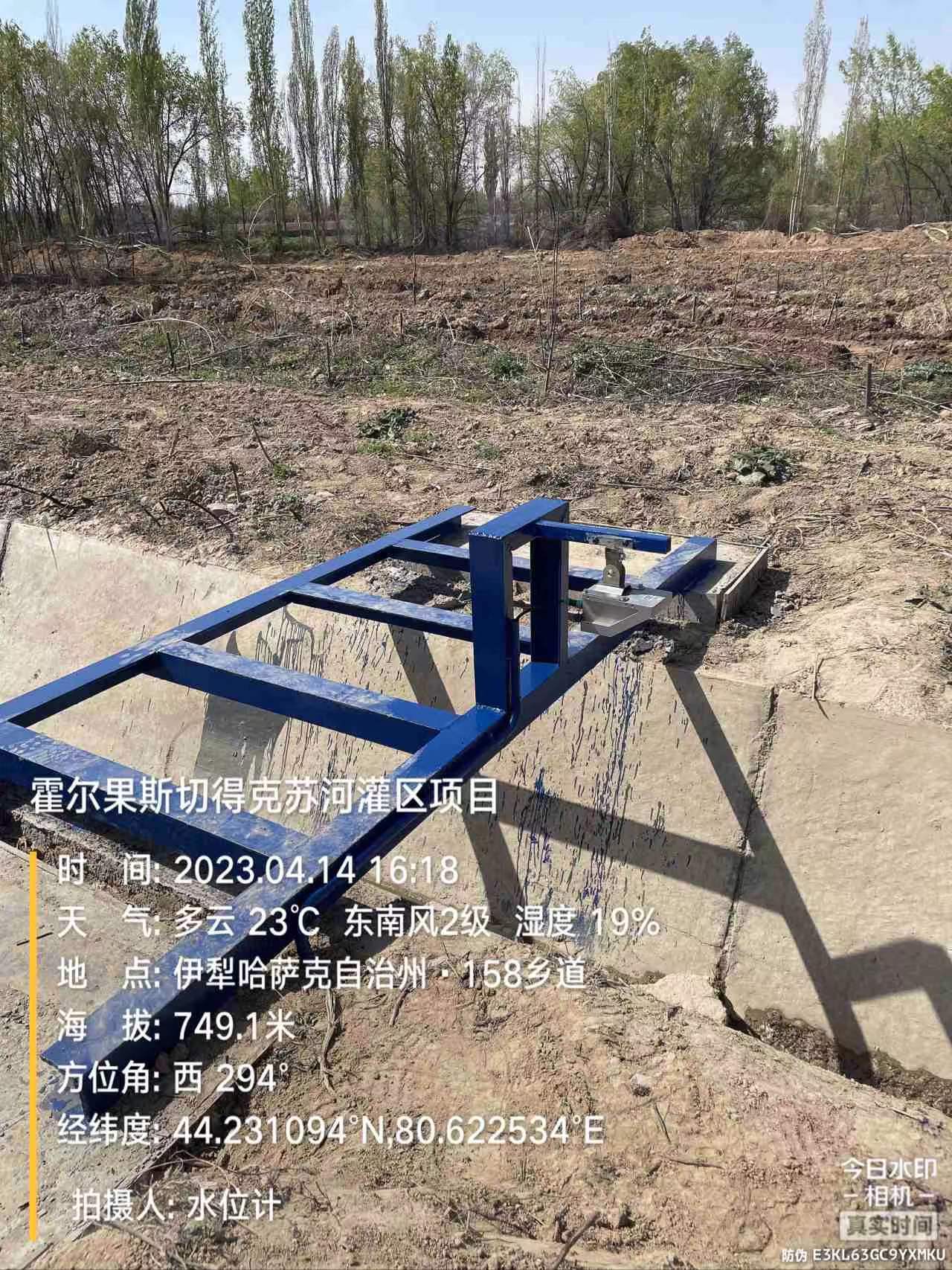

應用場景
—
