一體化雷達水位站
RD-300-CR

RD-300-CR 是深圳市華聚科學儀器有限公司自主研發的一款用于地表水液位測量的非接觸式平面一體化雷達水位站，其采用頻率調制連續波雷達（FMCW）技術對液位進行測量。

尺寸：215×144×126(mm)
測量范圍：15/40m/70m/110m
測量精度：±3mm， ±0.05%FS

資料下載

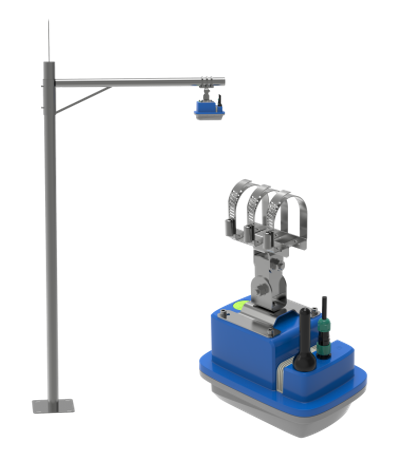

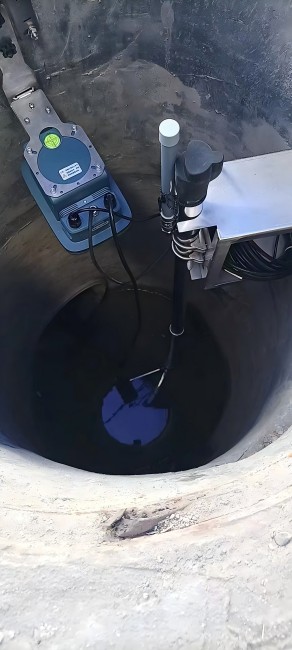

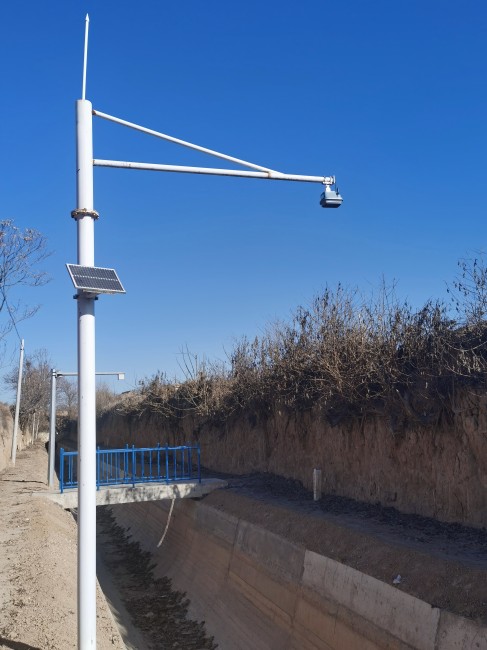

產品簡介產品特點技術參數安裝方式應用領域產品榮譽應用場景

產品簡介
—

RD-300-CR 是一款用于地表水液位測量的非接觸式平面一體化雷達水位站，其采用頻率調制連續波雷達（FMCW）技術對液位進行測量，這種節能、非接觸式的測量技術使得其在測量時不受溫度梯度、水面水汽、水中污染物以及沉淀物的影響，優化的算法可以使測量結果更加精確。內置RTU、藍牙、可充電鋰電池、太陽能充電控制板，外部只需要一塊太陽能板就可以構建完整運行的水位監測站。相對于傳統分立式水位計具有綜合成本低、方便安裝、維護量小的特點。

產品特點
—

全防水設計，適合野外使用；

在洪水期高流速條件下也能進行監測；

供電電路采用防反接、防雷保護設計；

非接觸、安全低損、少維護、不受泥沙等影響；

系統功耗低，一般太陽能供電即可滿足測量需要；

重量小于2.6Kg，構造緊湊、輕巧，防風抗抖能力強；

可支持 SL651、SZY206、MQTT、HJ212、HTTP 及其它定制協議；

內置角度姿態傳感器，可以感知安裝傾斜情況，方便安裝調試；

內置可充電鋰電池以及太陽能控制器，安裝特別簡單，土建量很少；

平板天線設計，避免了昆蟲筑巢結網以及霧氣對雷達信號影響的隱患；

集成 RTU 功能，數據直接上傳服務器，也可以遠程調參，簡化系統集成難度；

內置低功耗藍牙，可直接通過手機 APP 現場調試和設置參數，無需電腦連接；

可同時連接串口圖像攝像機、雨量桶以及風速風向、水質、壓力等傳感器，并通過內置RTU上傳圖片、雨量及各類傳感器數據。

技術參數
—

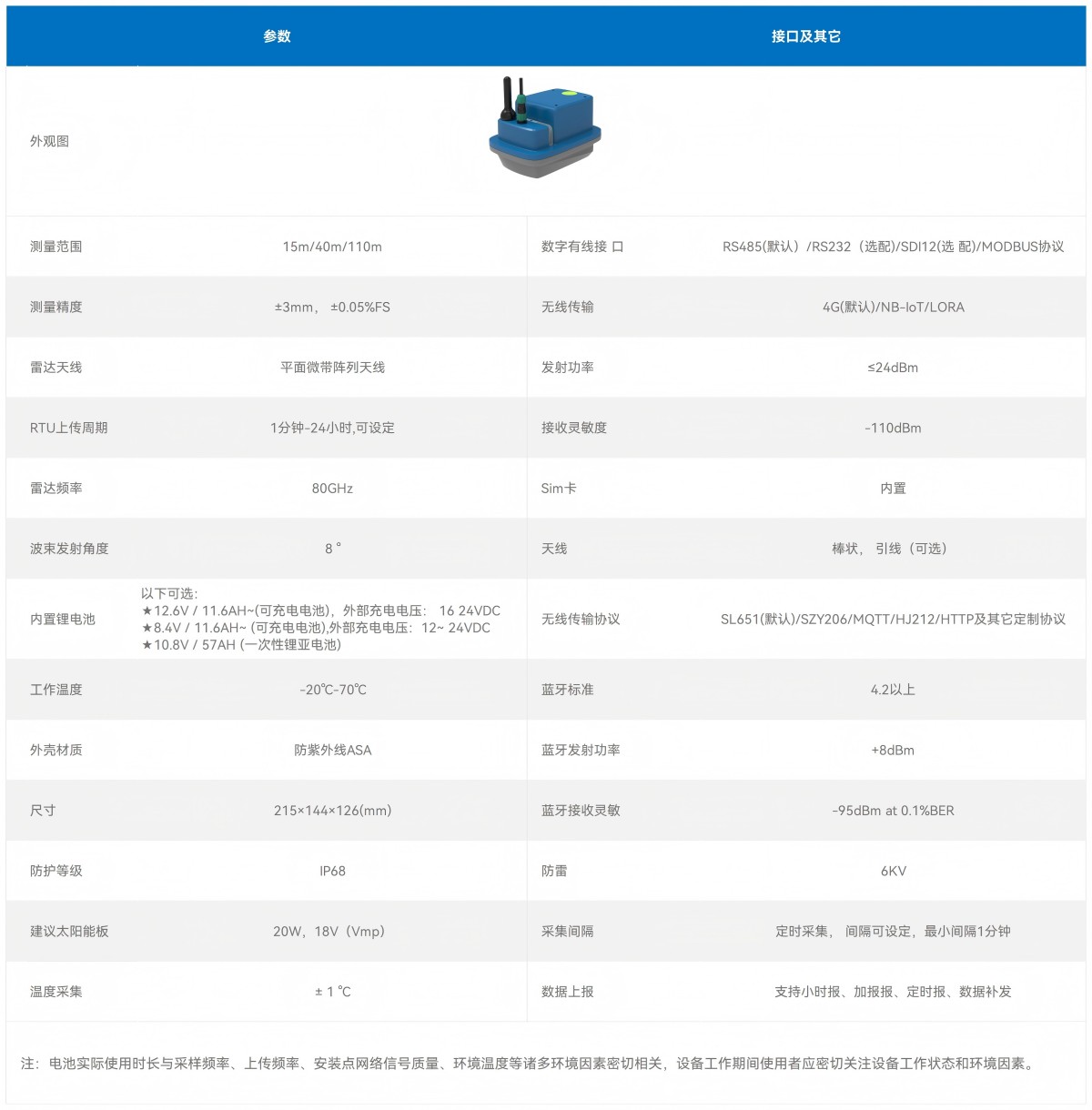

官網產品技術參數--雷達_300CR(1)

型號	RD-300	RD-300-R

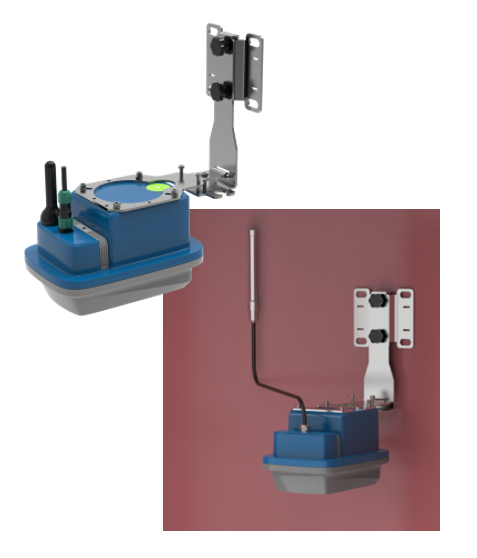

外觀圖
尺寸	215×144×126(mm)
外殼材質	防紫外線ASA
測量范圍(m)	15/40m/70m/110m
盲區	20cm（默認）
測量精度	±3mm， ±0.05%FS
分辨率	1mm
角度傳感器精度	±0.1 °
雷達天線	平面微帶陣列天線
測量持續時間	0-180s可設定
測量間隔	1-18000s可調
雷達頻率	24GHz/80GHz
波束角	11 °/8 °
藍牙調參	藍牙標準 4.2以上,發射功率 +8dBm,接收靈敏度 -95dBm at0.1%BER
數字接口	RS485(默認）/RS232（選配）/SDI12(選配)/MODBUS協議
模擬輸出	4-20mA(可選)
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防護等級	IP68
防雷等級	6KV
工作電壓	7-32VDC（默認）5.5-32VDC（可選）
工作電流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 數據上傳： ≤60mA 休眠狀態： ≤1mA
RTU上傳周期	不適用	5分鐘-24小時，可設定
無線傳輸	不適用	4G（默認)/NB-IOT/LORA
發射功率	不適用	≤24dBm
接收靈敏度	不適用	≤110dBm
Sim卡	不適用	內置
天線	不適用	棒狀，引線（可選）
無線傳輸協議	不適用	SL651 (默認)/SZY206/MQTT/其他定制
