方案簡介：

       隨著智慧城市概念的日益成熟，城市地下排水管網監測越來越受到重視。由于新一代的傳感器和智慧物聯網技術的不斷創新，對城市地下排水管網監測系統的建設也越來越智能和成熟。

       地下管網一般需要監測窨井中的液位和流量，相比較傳統的投入式傳感器，雷達式流量計和水位計具有體積小巧，方便安裝，和水體不接觸，故障率低，維護量低的特點，近年來在管網場景下有越來越多的客戶開始使用。



       本方案基于雷達非接觸式傳感器，以及低功耗的物聯網傳輸技術，實現對排水管網中的流量、流速、液位等數據進行采集，同時也可以增加其他傳感器獲取譬如水質等其他參數，實時掌握排水管網運行狀況。為排水管網的日常監測、運行調度、養護管理、快速響應提供有效的數據支持，以便于管理部門掌握管網實際運行狀況，能正確部署緊急情況下的應急措施，不斷提高排水管網的運行管理水平。

方案結構：

       地下排水管網監測系統包括幾個部分：供電單元，無線數據采集單元（遙測終端），傳感器單元，后臺展示平臺軟件包括web端和手機APP端。各部分介紹如下：

     1. 地下管網的應用場景大多不易通過市電或者太陽能供電，一般由電池包提供工作過程中的能量；有一次性電池包和可充電鋰電池包兩種常用方式；一次性電池包根據采集和上報周期不同，可以使用1~3年時間不等，到期需要更換電池；可充電鋰電池包可支持3~6個月，到期需要拆卸電池包進行充電，可以重復使用。
     2. 無線數據采集單元也叫遙測終端，其內部集成了藍牙模塊、電源控制單元、數據采集發送等單元；其中藍牙模塊用于現場調試維護，可以方便地通過手機獲取測量數據并對設備進行設置和調試升級的操作，大大降低了安裝調試的難度；電源控制單元用于各個外設傳感器的供電控制，最大程度降低系統功耗；數據采集發送單元，用于對各個傳感器的協議對接、數據采集、數據上傳；數據上傳支持4G、NB、LoRa、Cat1不同制式，可支持同時4個傳輸通道，方便客戶不同數據平臺的數據監測。該單元可以按照不同的協議，包括水資源監測數據通訊規約SZY206/水文監測數據通訊規約SL651/MQTT等協議要求，將結果上傳到指定的云端服務器。
     3. 傳感器單元，主要包括復合式雷達流量計、超聲波多普勒流速流量儀、雷達水位計、壓力式水位計、選配其他水質傳感器（譬如PH值、水溫等）。可以獲取流速、液位、流量、水質參數等信息。
     4. 后臺的設備管理平臺軟件，進行各個站點的設備管理，歷史數據查看，數據呈現和匯總，也可以通過手機APP隨時進行上述查詢，方便用戶進行信息化管理。

方案選擇：

管網水位監測方案——采用一體化雷達液位站

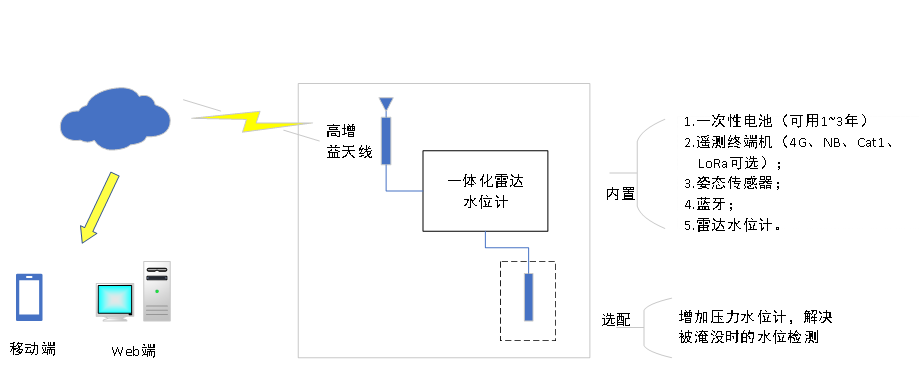

       可以通過一體化雷達液位站RD-300-CR實現窨井液位監測。該一體化設備內部包括：雷達水位計、遙測終端RTU、一次性電池、藍牙調試單元、姿態傳感器、壓力傳感器（選配），其中壓力傳感器用于補充水淹情況下雷達水位計的不足。實現管網液位監測并數據上報，上傳支持4G、NB、LoRa、Cat1等不同方式，且可支持同時上傳4個通道，也可按照不同的通訊協議，包括水資源監測數據通訊規約SZY206/水文監測數據通訊規約SL651/MQTT等對接平臺，將結果上傳到指定的云端服務器。內置的一次性電池為系統提供能量，電池維持時間和測報頻率以及安裝地點的信號質量有關，設備采用高增益外置天線，框圖如下：

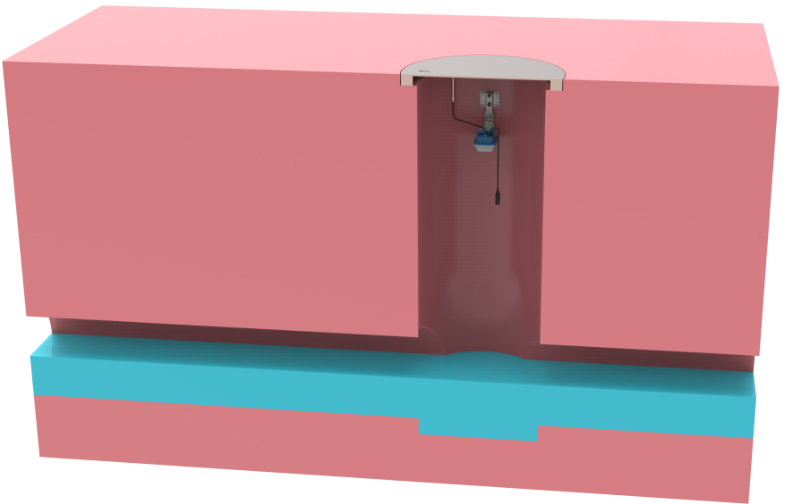

安裝示意圖：

方案特點：

     1. 集成度高，構造緊湊、輕巧，方便安裝實施；
     2. 多要素集成，可根據需要配置不同參數；
     3. 采用非接觸式雷達流量計（水位計）測量流速、水位、流量等參數、安全低損、少維護、不受泥沙、垃圾等影響；
     4. 內置一次性鋰亞電池（或者可充電鋰電池），安裝簡單快捷，更換方便；
     5. 集成RTU功能，數據直接上傳服務器，也可以遠程調參，簡化系統集成難度；
     6. 內置低功耗藍牙，可直接通過手機APP現場調試和設置參數；
     7. 全防水IP68設計，適合地下管網惡劣環境下使用。

管理平臺：

       后臺的設備管理平臺軟件，用來進行各個站點的設備管理，歷史數據查看，數據呈現和匯總，同時有配套的手機APP隨時可進行上述查詢，因而方便用戶進行信息化管理以及設備的管理和維護。

Web端軟件平臺

手機APP端平臺

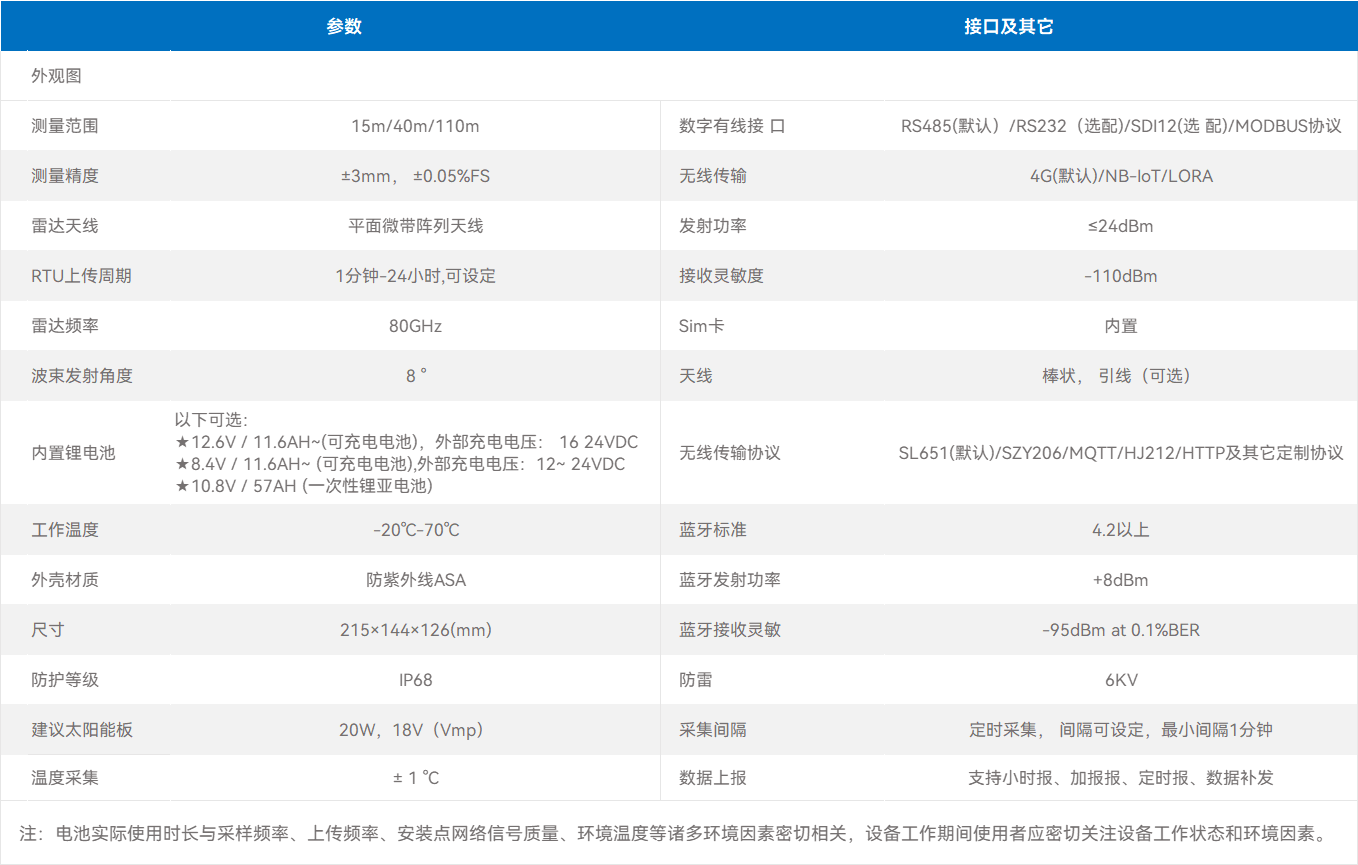

產品技術參數：

應用領域：

城市地下排水管網流量、液位、水質等參數監測;

城市地下箱涵、窨井流量液位等監測；

排口流量、防洪渠、內澇等監測。

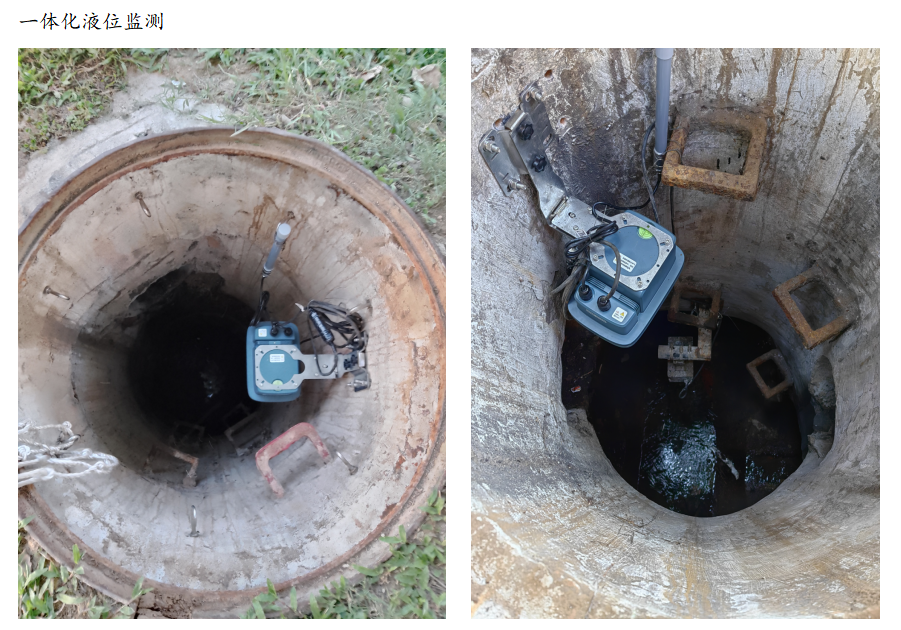

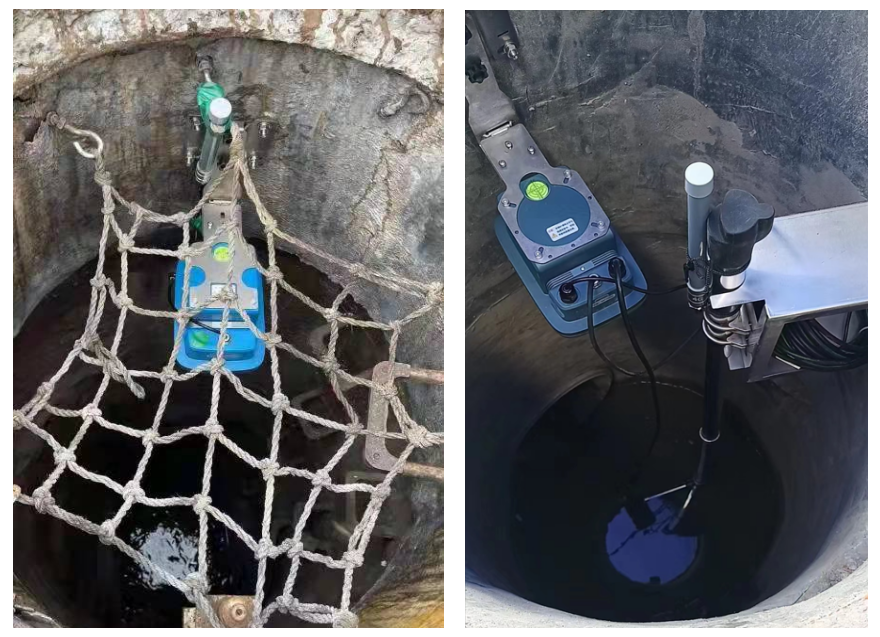

現場案例照片：
